Разъем TS9

TS-9 (или TS9) — это необычный радиочастотный коаксиальный разъем, используемый в сотовых устройствах, таких как широкополосные мобильные модемы 3G и 4G, для поддержки подключения внешних антенн. Разъемы TS-9 не разрабатываются и не производятся в соответствии с какими-либо определенными международными стандартами, а также не соответствуют собственным спецификациям.

Разъем TS9 состоит из очень простого круглого латунного корпуса с внешним диаметром 3,5 мм. Разъем обычно крепится к печатной плате с помощью поверхностного или торцевого монтажа. Этот разъем чаще всего встречается на устройствах беспроводной широкополосной связи, производимых компаниями Netgear и Sierra Wireless.

Мужские разъемы TS9 не производятся контролируемым образом. Однако они идентифицируются по идентификатору 3,5 мм и наружному диаметру 3,8 мм. Мужские разъемы в основном используются для соединения коаксиальных кабелей, но иногда применяются для небольших прямых подключений к внешним антеннам.

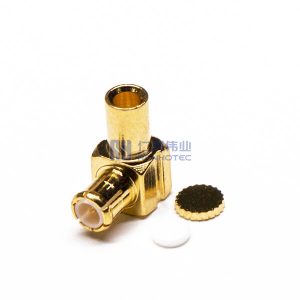

Cable Type: RG405
Connector Type: Plug
Contact Material: Brass
Contact Type: Male Pin
Fastening Type: Push-Pull
Frequency - Max: 6GHz
Impedance: 50 ohm
Shell Finish: Gold Plated
Shell Material: Copper Alloy
Shield Termination: Solder

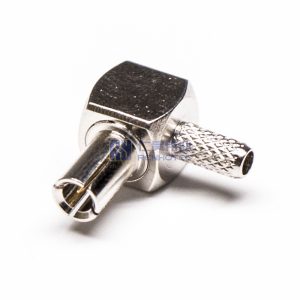

Cable Type: RG316
Connector Type: Plug
Contact Material: Brass
Contact Type: Male Pin
Fastening Type: Snap On
Frequency - Max: 4GHz
Impedance: 50 ohm
Shell Finish: Nickel Plated
Shell Material: Copper Alloy
Shield Termination: Crimp
