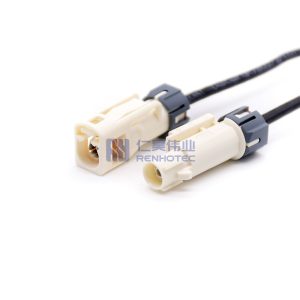

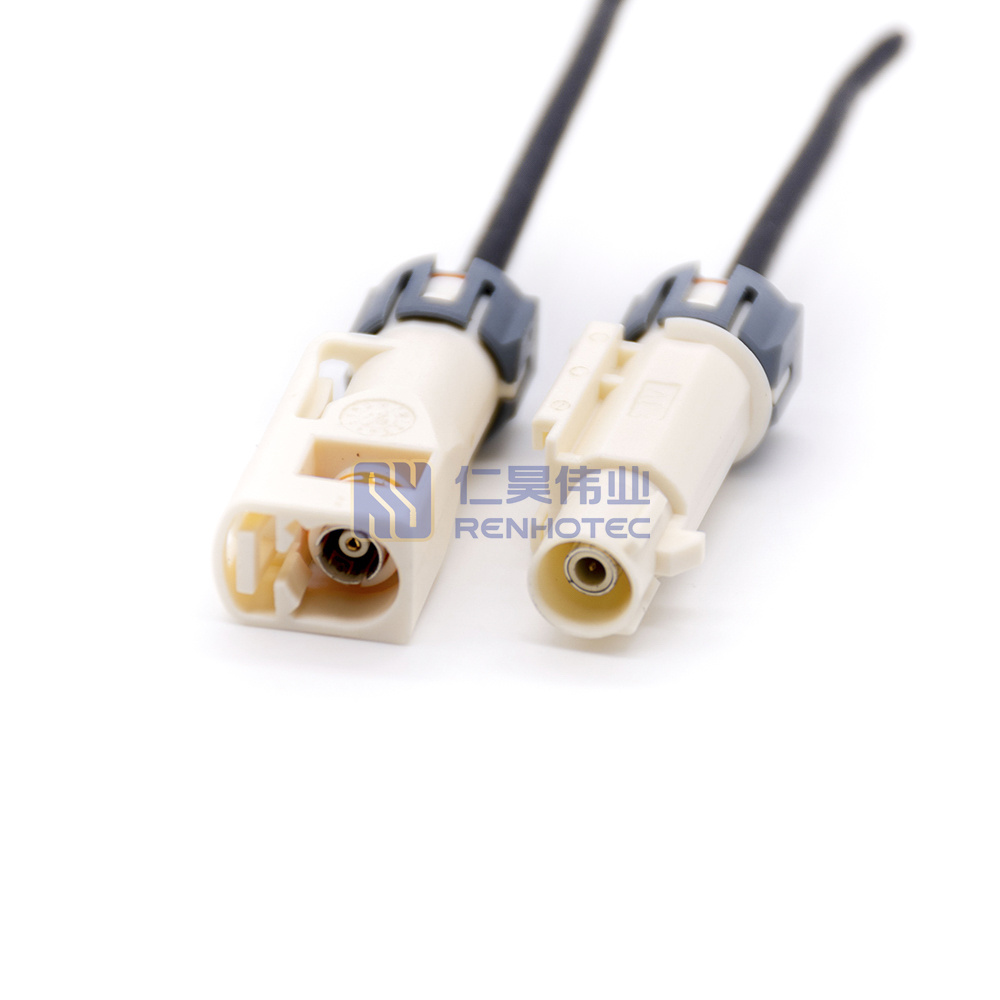

Водонепроницаемый Fakra женский B код к Fakra мужской B код автомобильный кабель RG174
Этот водонепроницаемый автомобильный кабель RG174 Fakra Female B Code to Fakra Male B Code — идеальный выбор для надежного и долговечного соединения в автомобильных приложениях. Водонепроницаемый и изготовленный из высококачественных материалов, SKU 101-12-10018 обеспечивает надежную и эффективную передачу данных.
FAKRA — это аббревиатура от Fachkreis Automobile или Working Group Automobile. Эти универсальные разъемы широко используются в мировой автомобильной промышленности, в основном в приложениях телематики, безопасности и связи. Средний подключенный автомобиль содержит не менее 15 разъемов FAKRA.
Стандарт FAKRA определяет интерфейс, механические и электрические характеристики разъема. Кабели FAKRA состоят из штекерного гнезда и кабеля, которые соединяются с помощью нажимного механизма, встроенного в пластиковый корпус. Звуковое подтверждение блокировки дает оператору знать, что соединение выполнено. В некоторых вариантах предусмотрена дополнительная блокировка. Доступны 14 вариантов механической компоновки. Цветовое кодирование облегчает идентификацию и предотвращает несовпадение. Кабели FAKRA могут работать на частотах до 6 ГГц.
Кабели FAKRA используются в автомобилях в таких приложениях, как телематическая и GPS-навигация, развлекательные системы, Bluetooth, сотовая связь, система бесключевого доступа, климат-контроль и радиоантенны. Они также используются в сенсорных системах для автономного управления. Среди других неавтомобильных применений — наружные маршрутизаторы, блоки управления промышленными процессами, межмашинные модули и устройства IoT.
Существует несколько подтипов кабелей FAKRA: Оригинальные разъемы FAKRA I в настоящее время используются в основном в антенных системах. FAKRA II, второе поколение FAKRA, считается текущим базовым стандартом. Они доступны в различных углах и конфигурациях, включая герметичную и устойчивую к атмосферным воздействиям версию IP6K9K для использования в наружных системах. Некоторые производители предлагают заказные и миниатюрные версии.
Код Fakra
Размеры интерфейса
Применение
Камеры
Датчики для обнаружения, оценки и реагирования
Высокопроизводительные вычисления
Радиоантенна
GPS телематика или навигация
Информационно-развлекательные системы и телевидение
Мобильная связь
Радиочастотные приложения bluetooth / WLAN
Радиочастотный пульт дистанционного управления для бесключевого доступа
Дополнительное отопление автомобиля
Specifications
Style
Fakra to Fakra
Style
Fakra to Fakra
Product Specification
1st Connector
B Code, Fakra Jack
1st Connector Orientation
Straight
2nd Connector
B Code, Fakra Plug
2nd Connector Orientation
Straight
Plastic Housing
PA66+30%GF
Contact Material
Copper
Insulator Material
PTFE
Impedance
50 ohm
Frequency - Max
3GHz
Insultation Resistance
≥5 × 10³MΩ (Milliohms min.)
Operating Voltage
335V r.m.s at sea level-ru
Withstand Voltage
1000V r.m.s at sea level
Core Connection Resistance
≤ 20 MΩ
Mating Durability
≥ 25 Cycles
Latch Holding Force
≥110N
Anti-error Force
≥40N
Operating Temperature
1st Connector
B Code, Fakra Jack
1st Connector Orientation
Straight
2nd Connector
B Code, Fakra Plug
2nd Connector Orientation
Straight
Plastic Housing
PA66+30%GF
Contact Material
Copper
Insulator Material
PTFE
Impedance
50 ohm
Frequency - Max
3GHz
Insultation Resistance
≥5 × 10³MΩ (Milliohms min.)
Operating Voltage
335V r.m.s at sea level-ru
Withstand Voltage
1000V r.m.s at sea level
Core Connection Resistance
≤ 20 MΩ
Mating Durability
≥ 25 Cycles
Latch Holding Force
≥110N
Anti-error Force
≥40N
Operating Temperature
Style
Fakra to Fakra
1st Connector
B Code, Fakra Jack
1st Connector Orientation
Straight
2nd Connector
B Code, Fakra Plug
2nd Connector Orientation
Straight
Plastic Housing
PA66+30%GF
Contact Material
Copper
Insulator Material
PTFE
Impedance
50 ohm
Frequency - Max
3GHz
Insultation Resistance
≥5 × 10³MΩ (Milliohms min.)
Operating Voltage
335V r.m.s at sea level-ru
Withstand Voltage
1000V r.m.s at sea level
Core Connection Resistance
≤ 20 MΩ
Mating Durability
≥ 25 Cycles
Latch Holding Force
≥110N
Anti-error Force
≥40N
Operating Temperature
