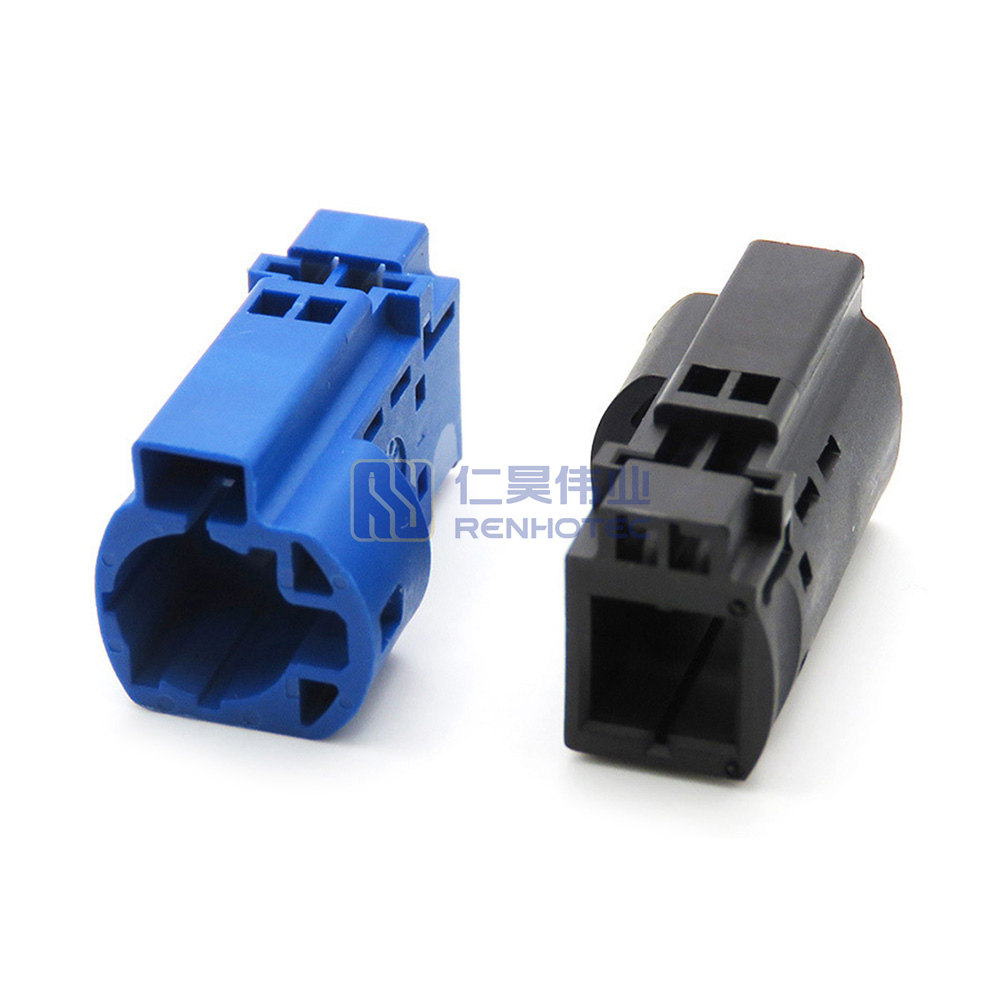

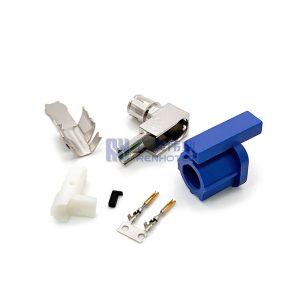

Разъем HSD 6P мужской

Этот двойной HSD-коннектор имеет прямую конструкцию с 4 контактами для надежного крепления на панели. Идеально подходящий для высокоскоростных приложений передачи данных, этот разъем обеспечивает надежную работу и долговечность ваших электронных проектов.

Разъемы HSD обеспечивают решения для подключения автомобильных информационно-развлекательных модулей, камер, портов бытового оборудования и устройств отображения.
Ассортимент продукции HSD предназначен для высокоскоростной передачи данных, что позволяет обеспечить скорость передачи данных в автомобилях до 6 ГГц.
Разъемы могут сочетаться с 1-канальным и 4-канальным LVDS, протоколами IEEE 1394, GVIF, eMOST и USB 2.0. Эти высокоскоростные разъемы совместимы с немецким интерфейсом AK HSD, USCAR 30 (Mini USB) и обозначенными системами подключения экранов. Эти разъемы можно использовать для герметизации.

Размеры интерфейса HSD

Кодировка разъемов HSD

Product Specification

RF Series	HSD
Connector Type	Plug
Contact Type	Male Pin
Number of Ports	1
Number of Positions	4+2 Pin
Orientation	Straight
Mounting Type	Cable Type
Shield Termination	Crimp
Operating Voltage	335V max-ru
VSWR	≤1.5
Operating Temperature	-40°C to +100°C
RF Series	HSD	Connector Type	Plug
Contact Type	Male Pin	Number of Ports	1
Number of Positions	4+2 Pin	Orientation	Straight
Mounting Type	Cable Type	Shield Termination	Crimp
Operating Voltage	335V max-ru	VSWR	≤1.5
Operating Temperature	-40°C to +100°C
