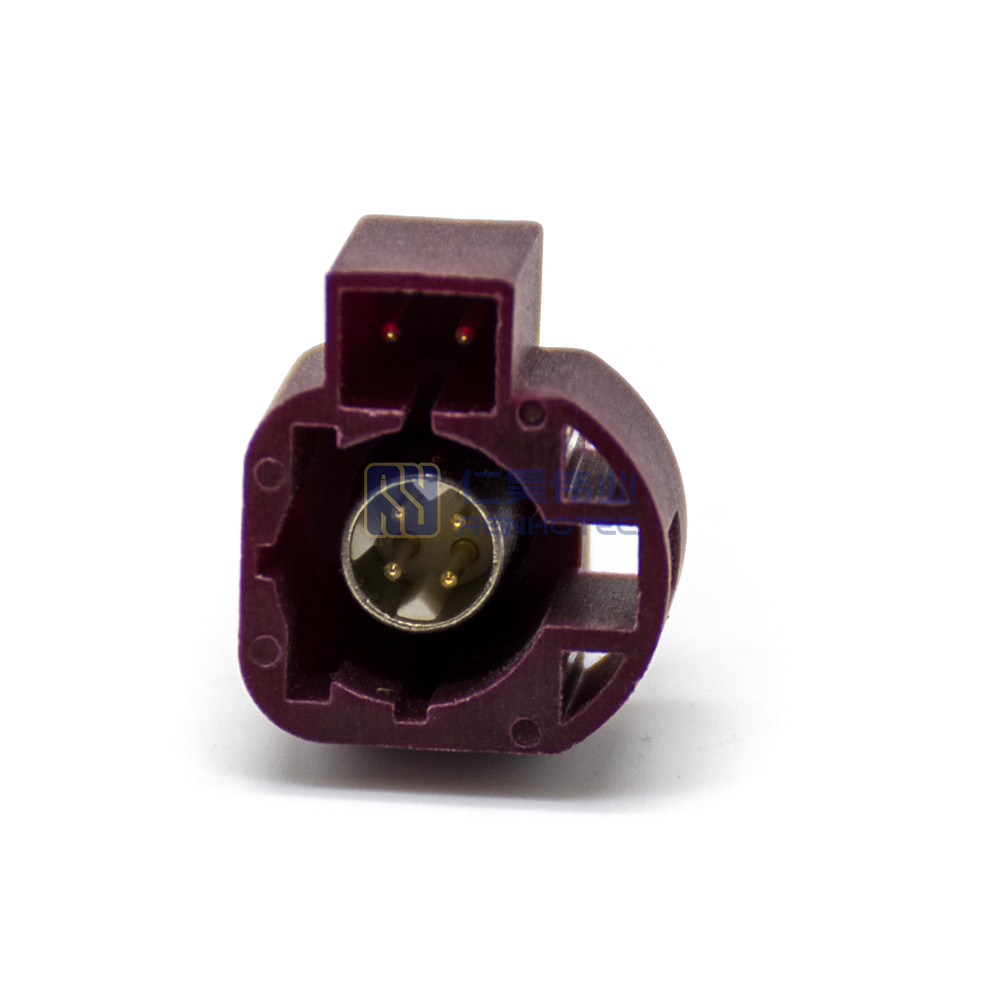

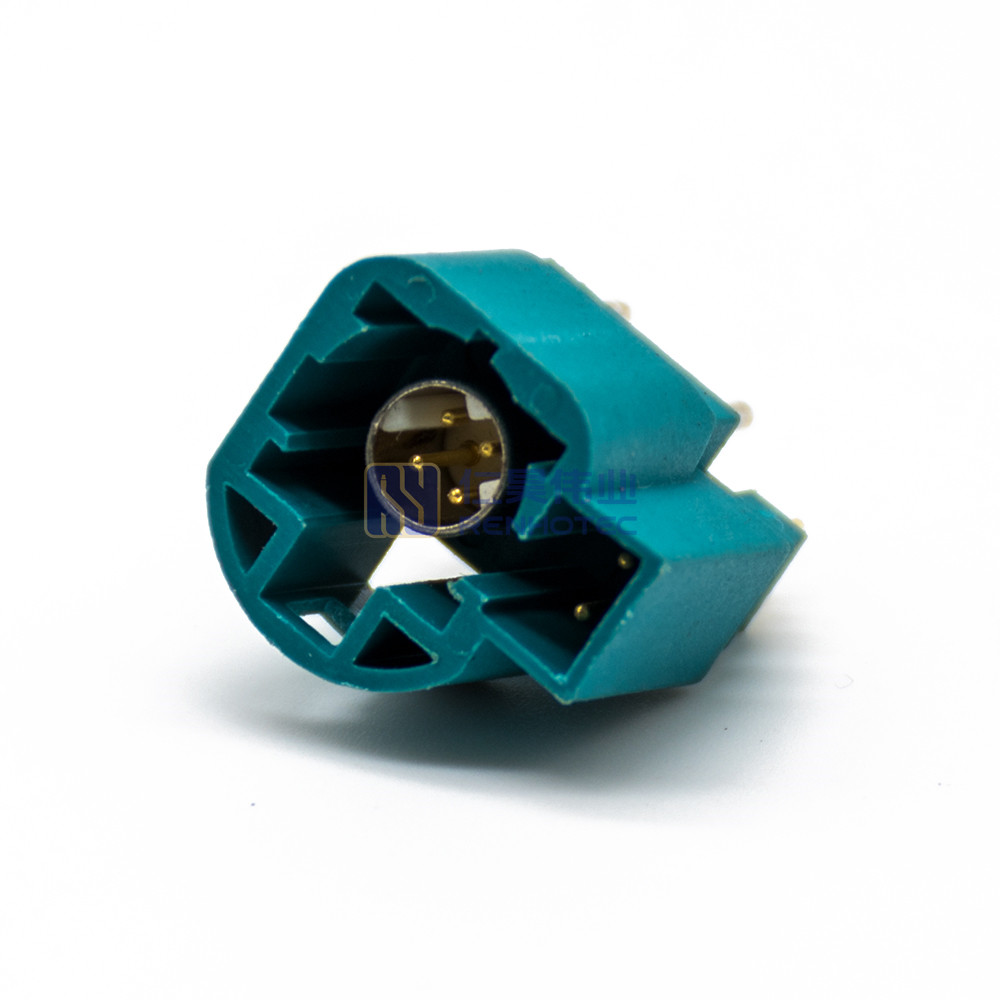

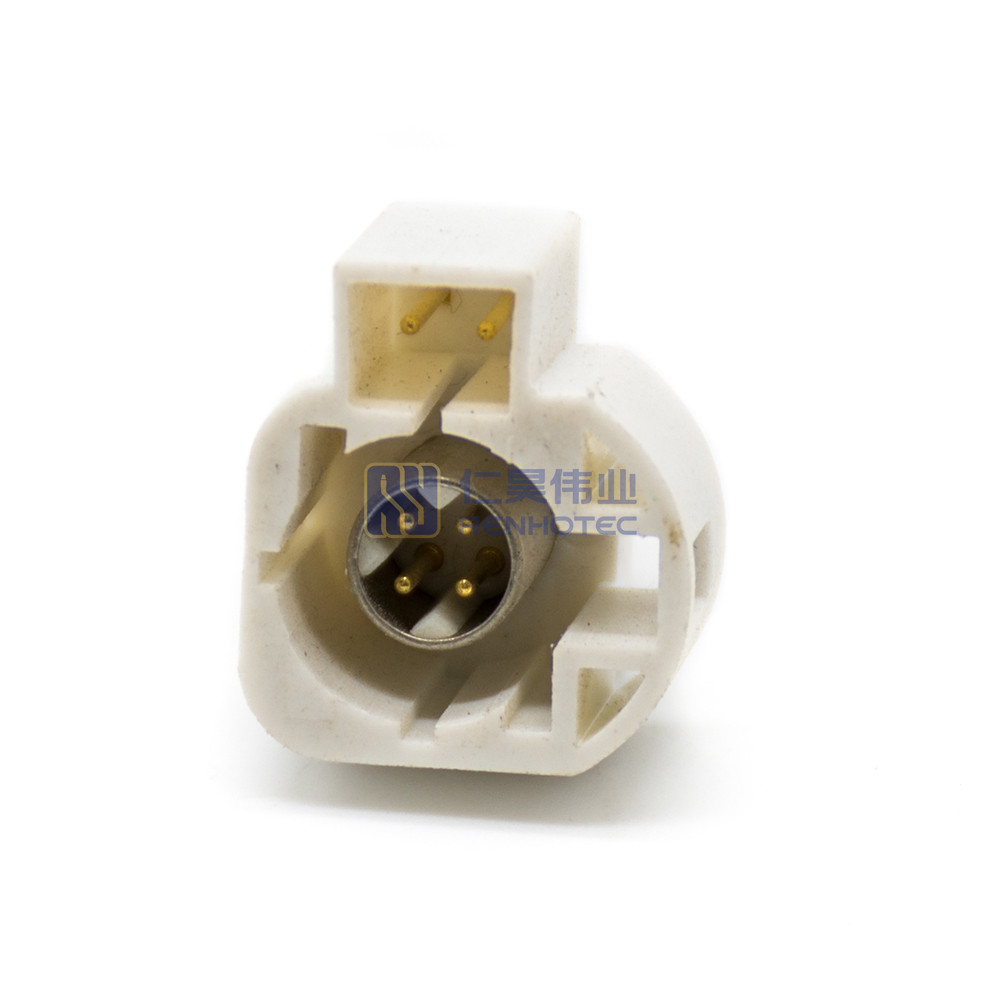

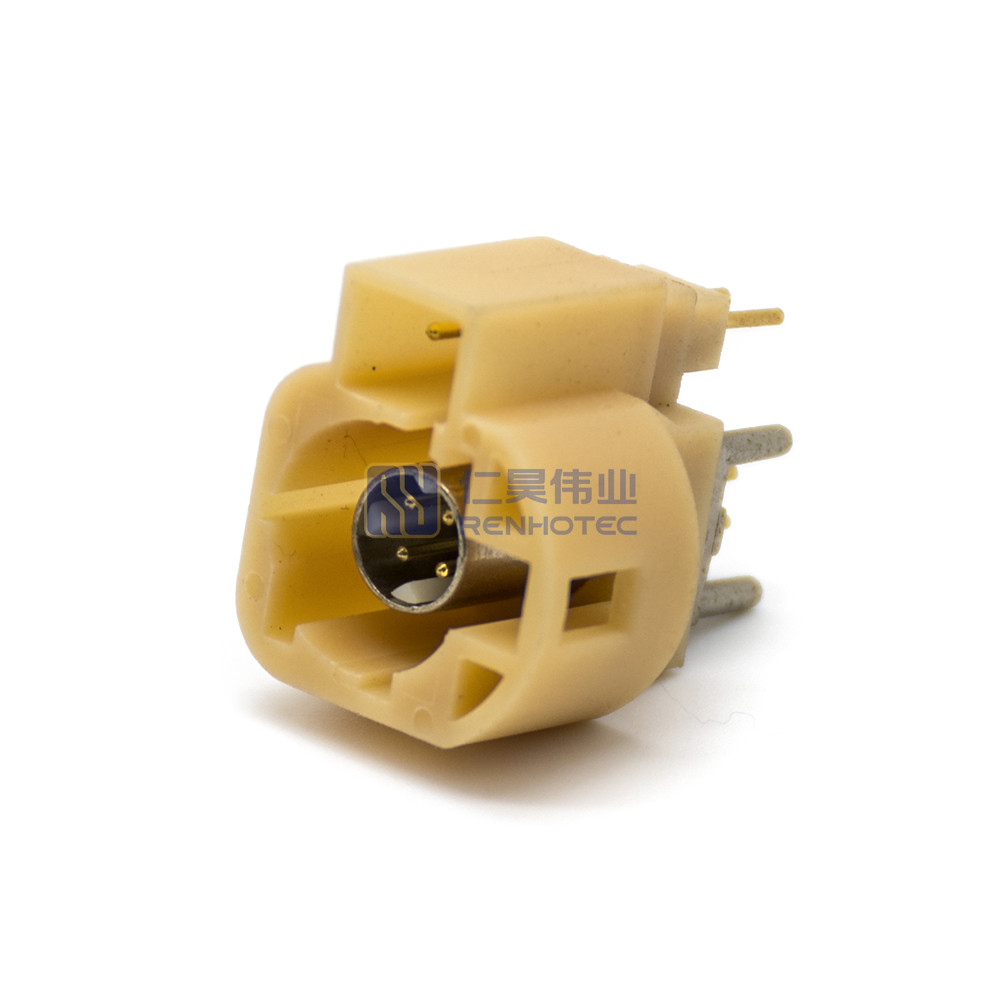

Штекер разъема HSD прямой 4+2 контакта для монтажа на панель

Надежно подключите свои устройства с помощью этого штекера HSD. Это прямое 4+2-контактное панельное крепление обеспечивает надежное и стабильное соединение для оптимальной работы в различных приложениях.

Разъемы HSD обеспечивают решения для подключения автомобильных информационно-развлекательных модулей, камер, портов бытового оборудования и устройств отображения.
Ассортимент продукции HSD предназначен для высокоскоростной передачи данных, что позволяет обеспечить скорость передачи данных в автомобилях до 6 ГГц.
Разъемы могут сочетаться с 1-канальным и 4-канальным LVDS, протоколами IEEE 1394, GVIF, eMOST и USB 2.0. Эти высокоскоростные разъемы совместимы с немецким интерфейсом AK HSD, USCAR 30 (Mini USB) и обозначенными системами подключения экранов. Эти разъемы можно использовать для герметизации.

Размеры интерфейса HSD

Кодировка разъемов HSD

Product Specification

RF Series

HSD
Connector Type

Plug
Contact Type

Male Pin
Orientation

Straight
Contacts

4+2 Pin
Contact Termination Style

Solder
Mounting Type

Panel Mount
Mounting Feature

Through Hole
Plastic Housing

PA, PBT
Contact Material

Copper
Insulator Material

PA, LCP
Contact Finish

Gold Plated
Продукция не найдена

100 ohm
Operating Voltage

100V rms-ru
Withstand Voltage

250 V rms
Core Connection Resistance

≤ 10 MΩ
Mating Durability

≥ 25 Cycles
Latch Holding Force

≥110N
Temperature Range

-40°C до +105°C
Cable Color

Бежевый, Белый крем, Вересковая фиалка, Вода голубая, Голубой, Желто-зеленый, Зеленый лист, Карри, Орехово-коричневый, Пастельный оранжевый, Светло-зеленый, Серый, Фиолетовый цвет, Черный
RF Series

HSD

 Connector Type

Plug
Contact Type

Male Pin

 Orientation

Straight
Contacts

4+2 Pin

 Contact Termination Style

Solder
Mounting Type

Panel Mount

 Mounting Feature

Through Hole
Plastic Housing

PA, PBT

 Contact Material

Copper
Insulator Material

PA, LCP

 Contact Finish

Gold Plated
Продукция не найдена

100 ohm

 Operating Voltage

100V rms-ru
Withstand Voltage

250 V rms

 Core Connection Resistance

≤ 10 MΩ
Mating Durability

≥ 25 Cycles

 Latch Holding Force

≥110N
Temperature Range

-40°C до +105°C

 Cable Color

Бежевый, Белый крем, Вересковая фиалка, Вода голубая, Голубой, Желто-зеленый, Зеленый лист, Карри, Орехово-коричневый, Пастельный оранжевый, Светло-зеленый, Серый, Фиолетовый цвет, Черный
RF Series

HSD
Connector Type

Plug
Contact Type

Male Pin
Orientation

Straight
Contacts

4+2 Pin
Contact Termination Style

Solder
Mounting Type

Panel Mount
Mounting Feature

Through Hole
Plastic Housing

PA, PBT
Contact Material

Copper
Insulator Material

PA, LCP
Contact Finish

Gold Plated
Продукция не найдена

100 ohm
Operating Voltage

100V rms-ru
Withstand Voltage

250 V rms
Core Connection Resistance

≤ 10 MΩ
Mating Durability

≥ 25 Cycles
Latch Holding Force

≥110N
Temperature Range

-40°C до +105°C
Cable Color

Бежевый, Белый крем, Вересковая фиалка, Вода голубая, Голубой, Желто-зеленый, Зеленый лист, Карри, Орехово-коричневый, Пастельный оранжевый, Светло-зеленый, Серый, Фиолетовый цвет, Черный

Yes, our HSD is compatible with other brands.

P1-P4,P2-P3,P3-P2,P4-P1, and customized contacts are available too.

HSD is for high speed data transmission, and Fakra is for RF signal transmission. Both of them are available.

The normal wires we used is 7/0,16TC*1.2*4C+MY+AL+128/0.1TC,0D:4.6mm.
