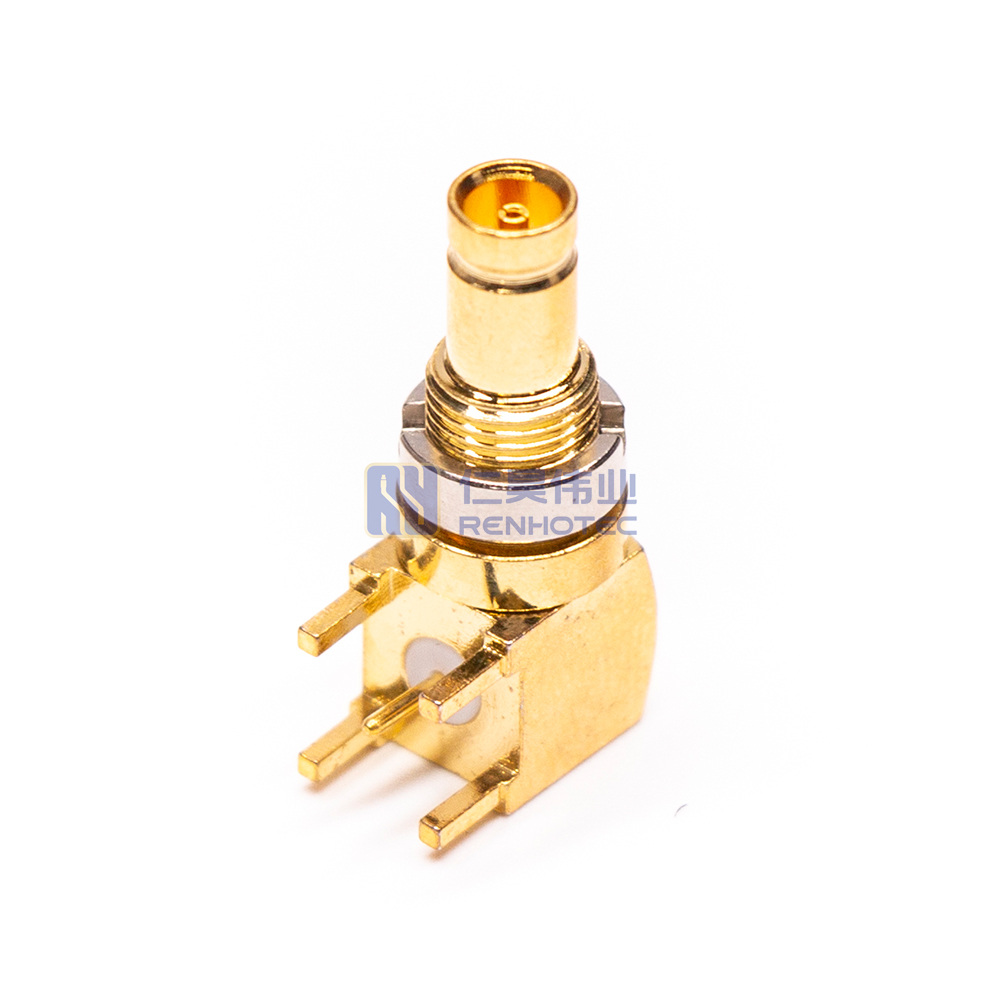

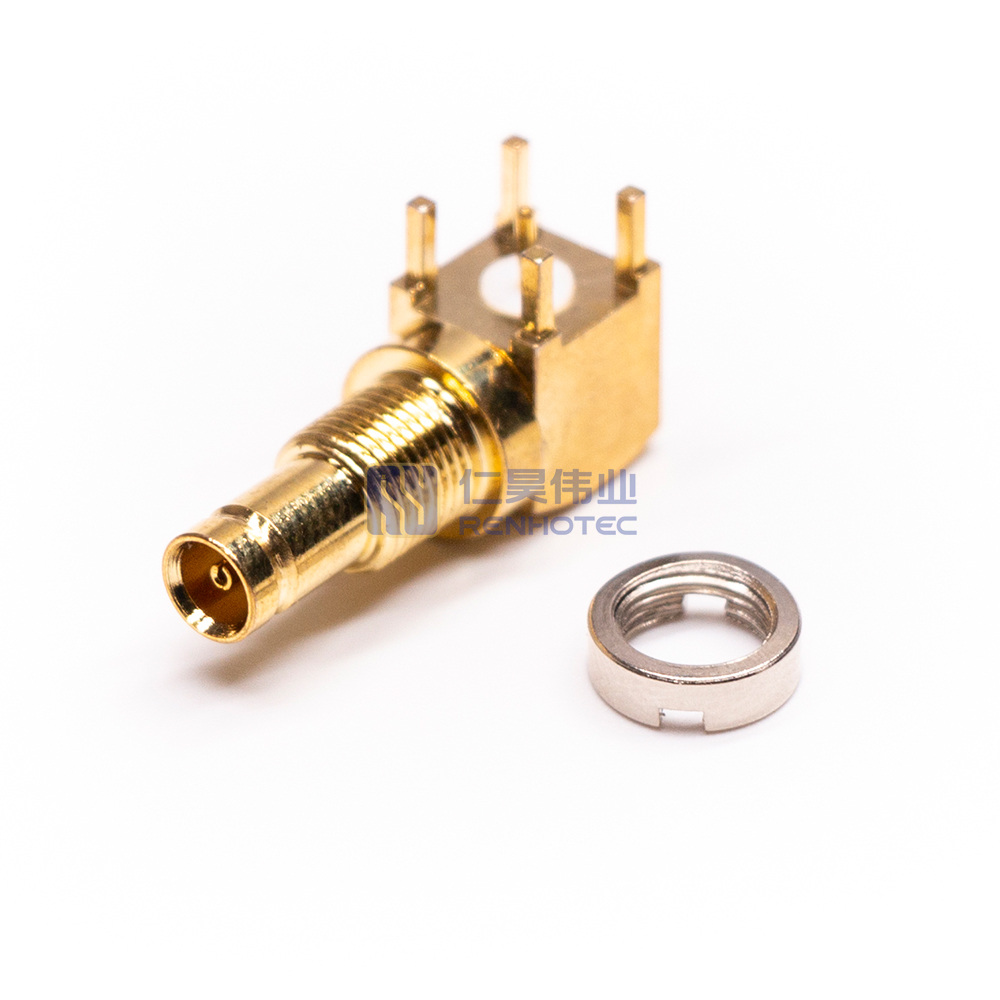

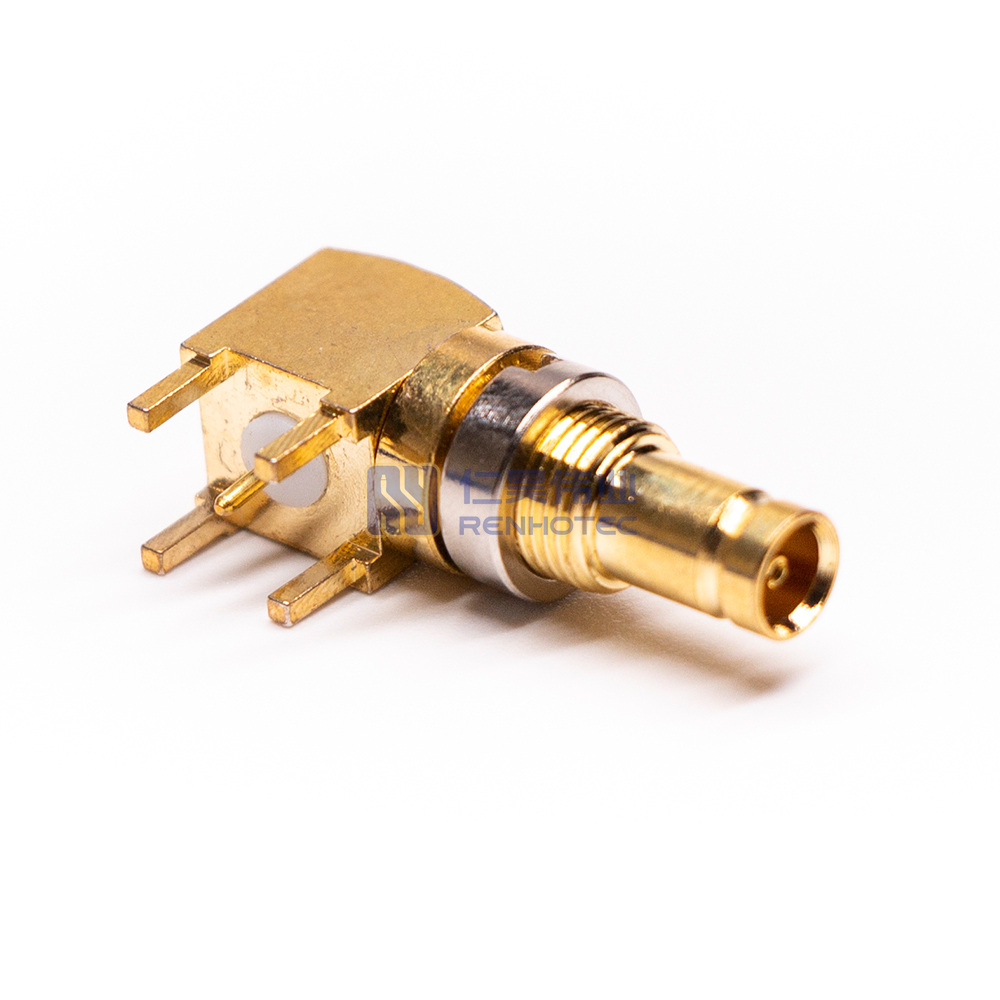

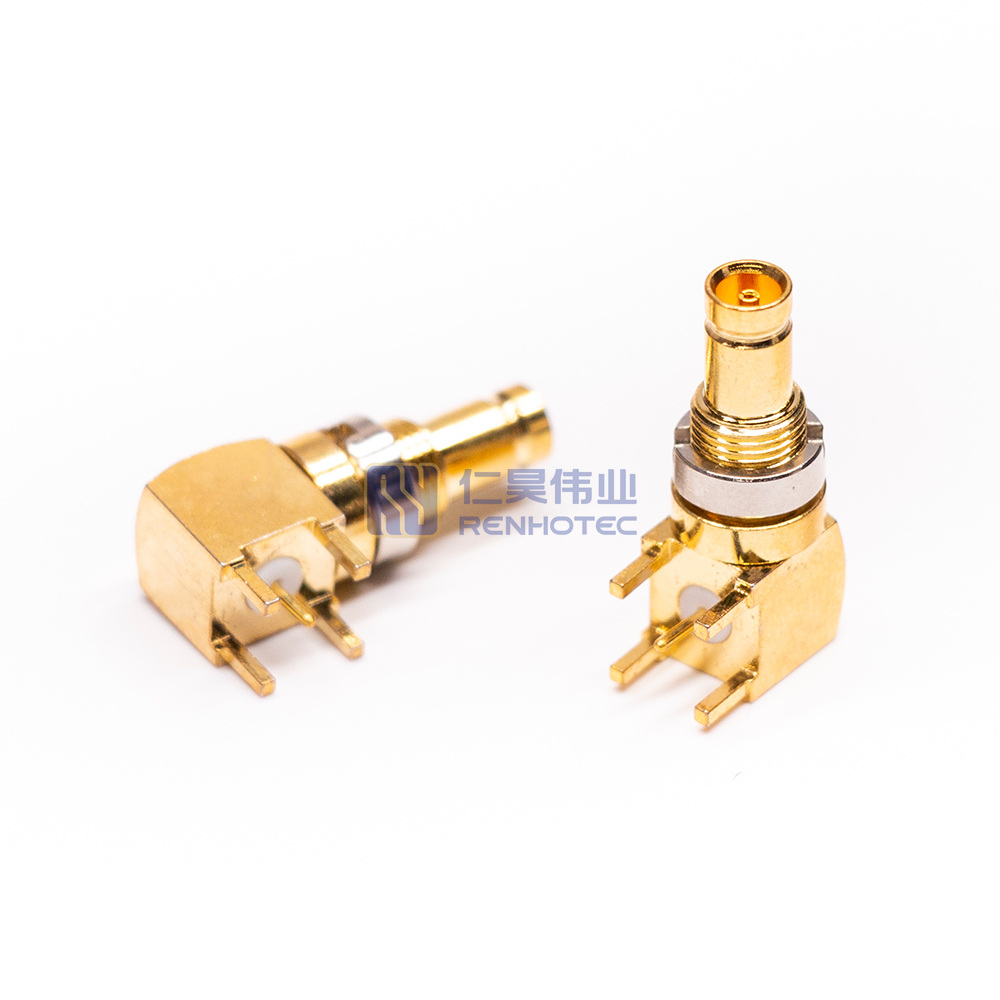

DIN 1.0/2.3 разъем под прямым углом Джек паяльник панельный монтаж 75 Ом — RHT-618-0725

Серия разъемов 1.0-2.3 была первоначально представлена на европейском рынке телекоммуникаций в 1990-х годах. Компактная конструкция обеспечивает плотную упаковку разъемов, что является идеальным решением для приложений с ограниченным пространством. Они имеют импеданс 50 Ω и 75 Ω на выбор и совместимы с наиболее распространенными размерами кабелей. Функция блокировки и разблокировки с помощью нажатия/вытягивания делает его очень простым в использовании.

Доступны разъемы DIN 1.0-2.3 с сопротивлением 50 Ом и максимальной частотой 10 ГГц. А также 75 Ом с максимальной частотой 4 ГГц. Эти характеристики поддерживают высокую скорость передачи данных для аудио AES, SD-видео, HD-видео, видео 3 Гбит/с и других форматов цифрового вещания высокой плотности.

Интерфейс

Product Specification

RF Series

DIN 1.0/2.3

Connector Type

Jack

Orientation

Right Angle

Contact Type

Female Pin

Contact Termination Style

Solder

Shield Termination

Solder

Mounting Type

Panel Mount

Mounting Feature

Through Hole

Fastening Type

Snap On

Number of Ports

1

Impedance

75 ohm

Frequency Range

DC – 10 GHz for 50 ohm, DC – 3 GHz for 75 ohm

Shell Material

Copper Alloy

Shell Finish

Gold Plated

Insulator Material

PTFE

Contact Material

Brass

Contact Finish

Gold Plated

Temperature Range

-65℃ to +165℃

Mating Durability

≥ 500 Cycles

Insultation Resistance

10000MΩ Min

Rated Voltage

250 Volts RMS Max Continuous

Dielectric Withstanding Voltage

750 VRMS Max
