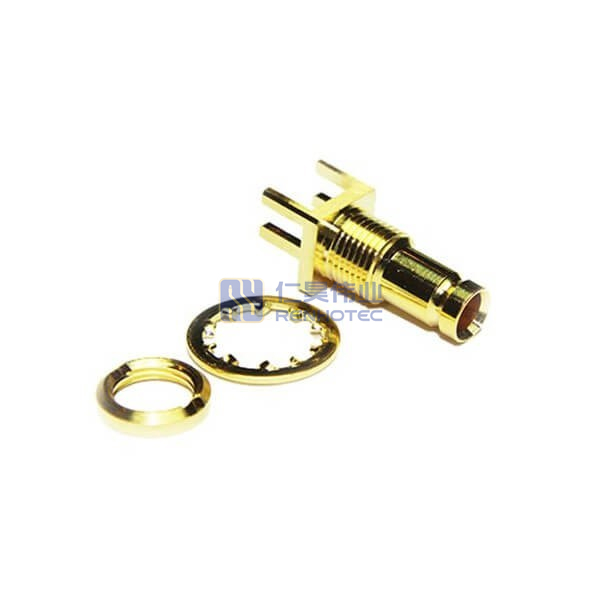

DIN 1.0/2.3 Разъем Прямой Джек Паяльник Панель Монтаж Сквозное Отверстие 75 Ом — RHT-618-0099
Серия разъемов 1.0-2.3 была первоначально представлена на европейском рынке телекоммуникаций в 1990-х годах. Компактная конструкция обеспечивает плотную упаковку разъемов, что является идеальным решением для приложений с ограниченным пространством. Они имеют импеданс 50 Ω и 75 Ω на выбор и совместимы с наиболее распространенными размерами кабелей. Функция блокировки и разблокировки с помощью нажатия/вытягивания делает его очень простым в использовании.
Доступны разъемы DIN 1.0-2.3 с сопротивлением 50 Ом и максимальной частотой 10 ГГц. А также 75 Ом с максимальной частотой 4 ГГц. Эти характеристики поддерживают высокую скорость передачи данных для аудио AES, SD-видео, HD-видео, видео 3 Гбит/с и других форматов цифрового вещания высокой плотности.
Интерфейс
Product Specification
RF Series | DIN 1.0/2.3 |
||
---|---|---|---|
Connector Type | Jack |
||
Orientation | Straight |
||
Contact Type | Female Pin |
||
Contact Termination Style | Solder |
||
Shield Termination | Solder |
||
Mounting Type | Panel Mount |
||
Mounting Feature | Through Hole |
||
Fastening Type | Snap On |
||
Number of Ports | 1 |
||
Impedance | 75 ohm |
||
Frequency Range | DC – 10 GHz for 50 ohm, DC – 3 GHz for 75 ohm |
||
Shell Material | Copper Alloy |
||
Shell Finish | Gold Plated |
||
Insulator Material | PTFE |
||
Contact Material | Brass |
||
Contact Finish | Gold Plated |
||
Temperature Range | -65℃ to +165℃ |
||
Mating Durability | ≥ 500 Cycles |
||
Insultation Resistance | 10000MΩ Min |
||
Rated Voltage | 250 Volts RMS Max Continuous |
||
Dielectric Withstanding Voltage | 750 VRMS Max |
||
RF Series | DIN 1.0/2.3 |
Connector Type | Jack |
Orientation | Straight |
Contact Type | Female Pin |
Contact Termination Style | Solder |
Shield Termination | Solder |
Mounting Type | Panel Mount |
Mounting Feature | Through Hole |
Fastening Type | Snap On |
Number of Ports | 1 |
Impedance | 75 ohm |
Frequency Range | DC – 10 GHz for 50 ohm, DC – 3 GHz for 75 ohm |
Shell Material | Copper Alloy |
Shell Finish | Gold Plated |
Insulator Material | PTFE |
Contact Material | Brass |
Contact Finish | Gold Plated |
Temperature Range | -65℃ to +165℃ |
Mating Durability | ≥ 500 Cycles |
Insultation Resistance | 10000MΩ Min |
Rated Voltage | 250 Volts RMS Max Continuous |
Dielectric Withstanding Voltage | 750 VRMS Max |
RF Series | DIN 1.0/2.3 |
---|---|
Connector Type | Jack |
Orientation | Straight |
Contact Type | Female Pin |
Contact Termination Style | Solder |
Shield Termination | Solder |
Mounting Type | Panel Mount |
Mounting Feature | Through Hole |
Fastening Type | Snap On |
Number of Ports | 1 |
Impedance | 75 ohm |
Frequency Range | DC – 10 GHz for 50 ohm, DC – 3 GHz for 75 ohm |
Shell Material | Copper Alloy |
Shell Finish | Gold Plated |
Insulator Material | PTFE |
Contact Material | Brass |
Contact Finish | Gold Plated |
Temperature Range | -65℃ to +165℃ |
Mating Durability | ≥ 500 Cycles |
Insultation Resistance | 10000MΩ Min |
Rated Voltage | 250 Volts RMS Max Continuous |
Dielectric Withstanding Voltage | 750 VRMS Max |
