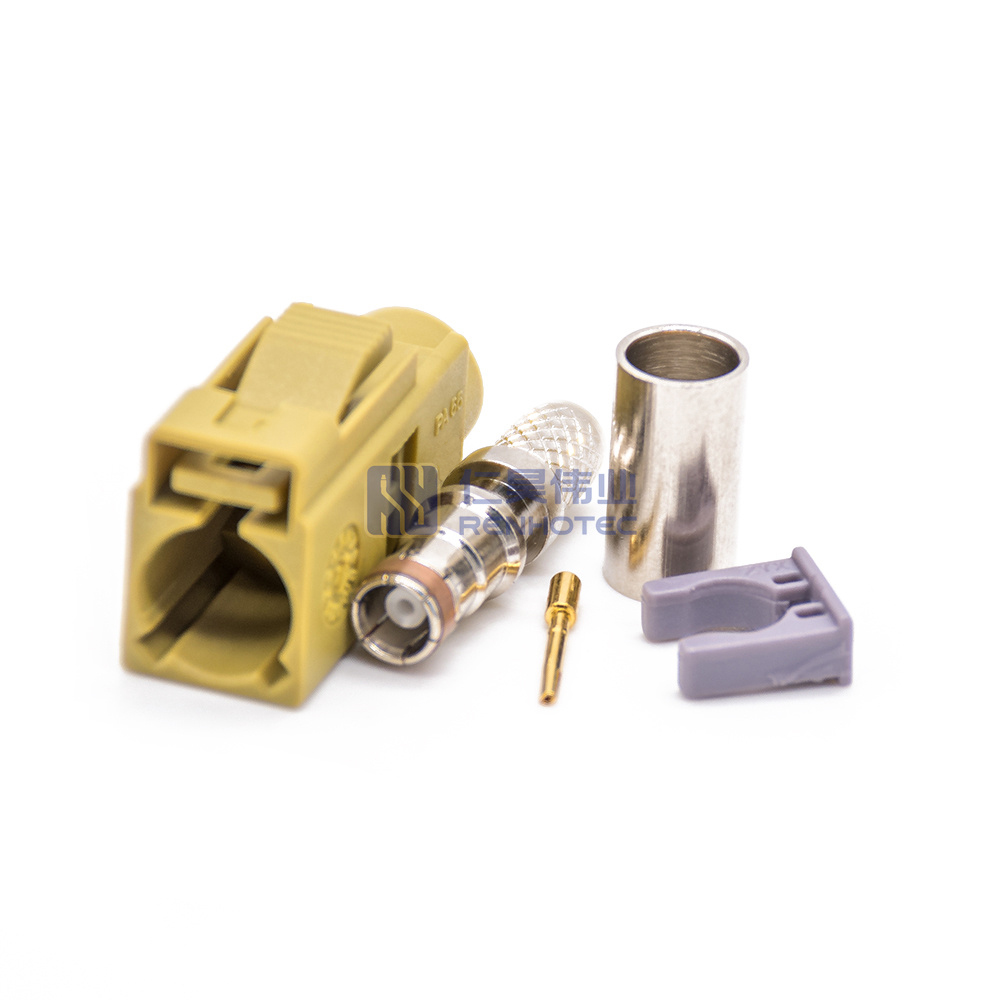

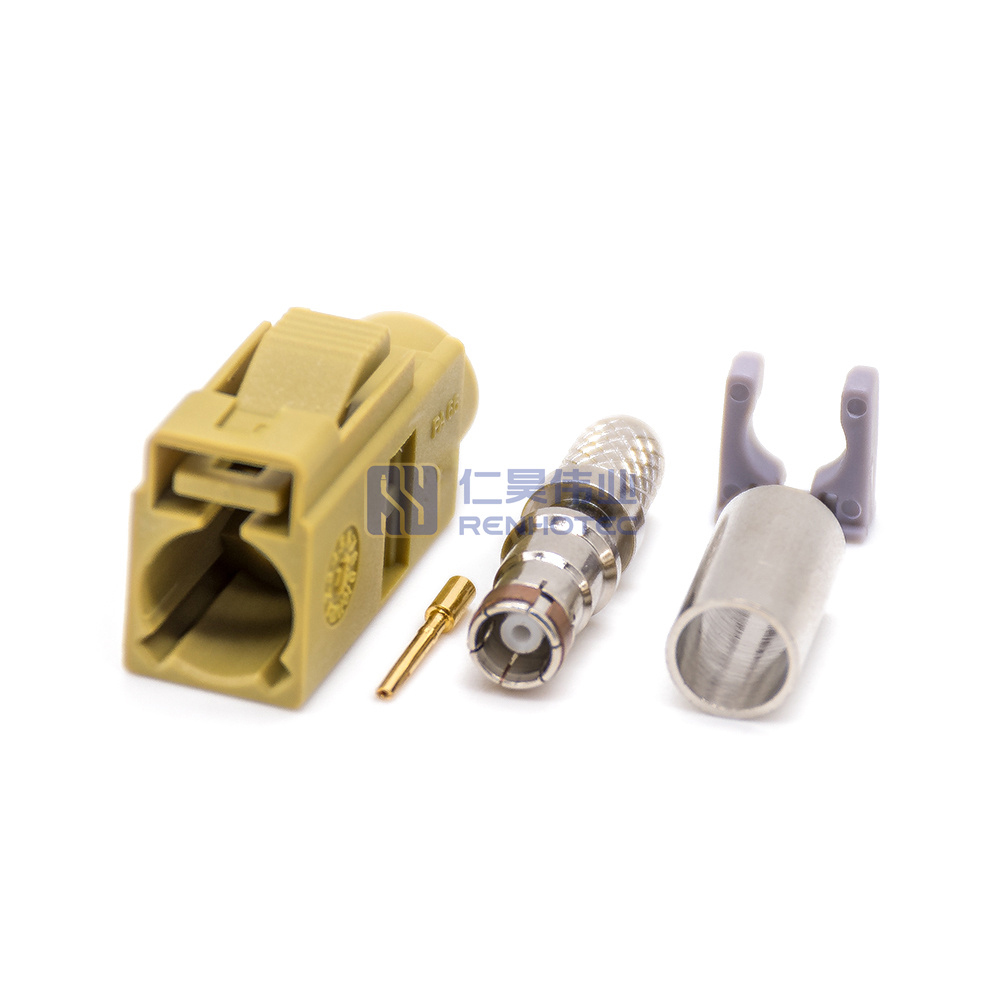

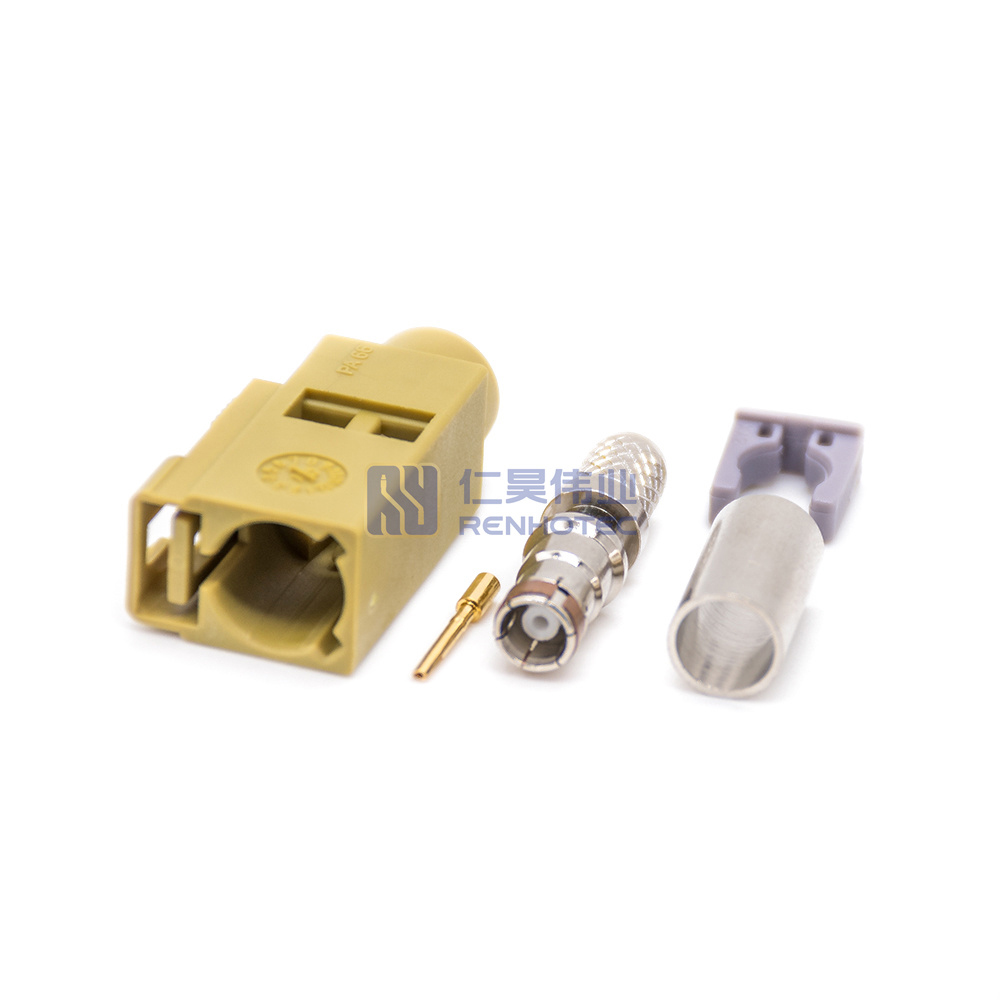

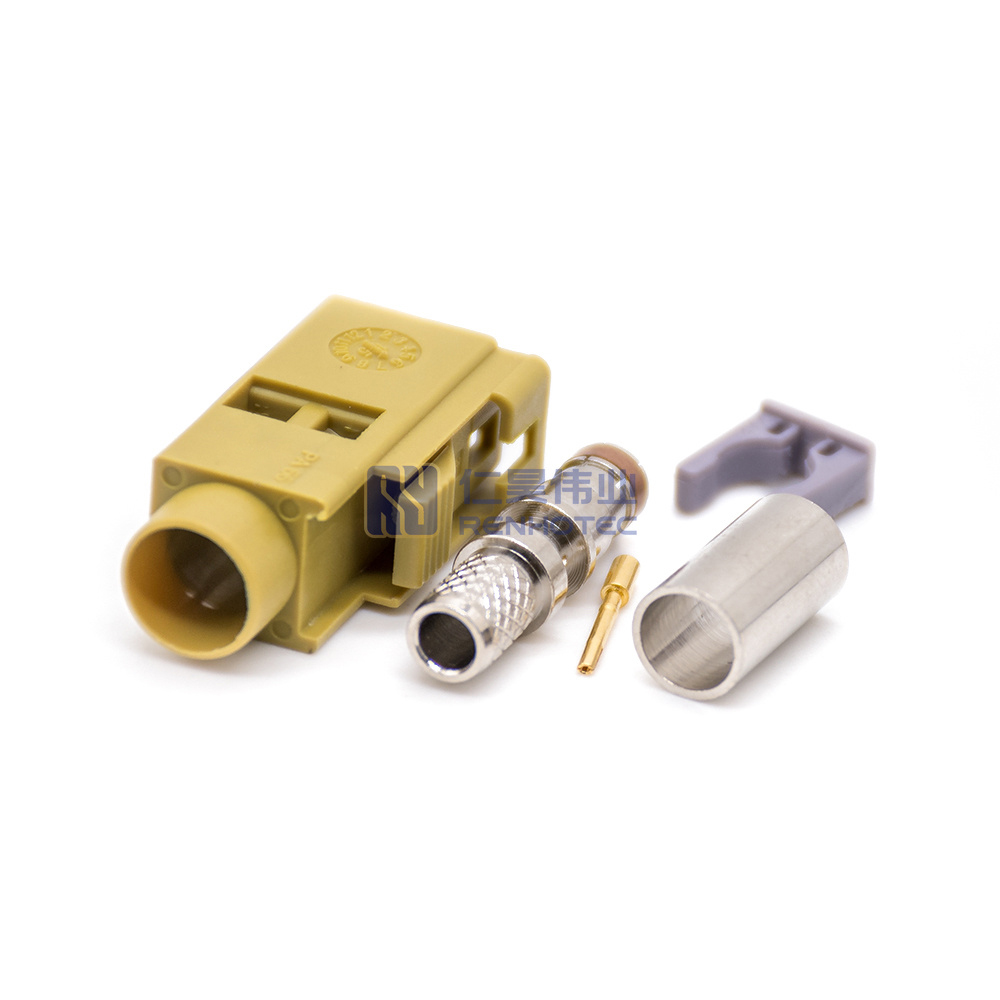

Fakra Разъем Джек Прямой Женский Штырь Кабель Карри K Код Обжимной — 101-11-10015
Высококачественный разъем Fakra с прямым штырем для надежного соединения. Идеально подходит для обжима кабеля с кодом Curry K. Обеспечивают надежную и эффективную передачу сигнала в различных областях применения.
Разъемы FAKRA (Fachkreis Automobil, немецкий стандарт) — это разъемы автомобильного класса на основе SMB, которые могут работать на частоте до 6 ГГц.
Эти разъемы встроены в пластиковый корпус с функцией блокировки, которая сопровождается слышимым щелчком, дающим понять, что соединение выполнено. Они доступны в 14 различных механических схемах, которые имеют цветовую маркировку для легкой идентификации и предотвращения несоответствия.
Они могут применяться для различных соединений в автомобилях. Приложения включают SDARS, сотовую телефонию, GPS-навигацию, систему бесключевого доступа и спутниковое радио.
Fakra крупным планом
1. Монтажный паз для кабельных разъемов для установки на шасси
2. Надежная система первичной фиксации между штекером и соединителем с тактильной и звуковой блокировкой
3. Защитные планки и защитные полосы предотвращают непреднамеренное открытие первичного рычага защелки
4. Защита коаксиальной вставки ударо- и виброустойчивым кодированным корпусом
5. Надежная вторичная блокировка с высокой силой осевого удержания коаксиальной вставки в пластиковом корпусе
6. Сложная механическая и цветовая система кодирования с 14 различными кодами
Код Fakra
Интерфейс
Product Specification
RF Series
Fakra
Connector Type
Jack
Orientation
Straight
Contact Type
Female Pin
Contact Termination Style
Crimp
Shield Termination
Crimp
Mounting Type
Cable Mount
Fastening Type
Push-On
Продукция не найдена
RG174, RG316
Number of Ports
1
Продукция не найдена
50 ohm
Frequency - Max
6GHz
Plastic Housing
PA66+30%GF
Shell Material
Zinc Alloy
Shell Finish
Nickel Plated
Insulator Material
PTFE
Contact Material
Copper Alloy
Contact Finish
Gold Plated
Cable Color
Карри
Temperature Range
-40°C до +105°C
Withstand Voltage
750V r.m.s
Operating Voltage
335V r.m.s at sea level-ru
Mating Durability
≥ 25 Cycles
Insultation Resistance
≥1000MΩ
Anti-error Force
≥40N
Latch Holding Force
≥110N
RF Series
Fakra
Connector Type
Jack
Orientation
Straight
Contact Type
Female Pin
Contact Termination Style
Crimp
Shield Termination
Crimp
Mounting Type
Cable Mount
Fastening Type
Push-On
Продукция не найдена
RG174, RG316
Number of Ports
1
Продукция не найдена
50 ohm
Frequency - Max
6GHz
Plastic Housing
PA66+30%GF
Shell Material
Zinc Alloy
Shell Finish
Nickel Plated
Insulator Material
PTFE
Contact Material
Copper Alloy
Contact Finish
Gold Plated
Cable Color
Карри
Temperature Range
-40°C до +105°C
Withstand Voltage
750V r.m.s
Operating Voltage
335V r.m.s at sea level-ru
Mating Durability
≥ 25 Cycles
Insultation Resistance
≥1000MΩ
Anti-error Force
≥40N
Latch Holding Force
≥110N
RF Series
Fakra
Connector Type
Jack
Orientation
Straight
Contact Type
Female Pin
Contact Termination Style
Crimp
Shield Termination
Crimp
Mounting Type
Cable Mount
Fastening Type
Push-On
Продукция не найдена
RG174, RG316
Number of Ports
1
Продукция не найдена
50 ohm
Frequency - Max
6GHz
Plastic Housing
PA66+30%GF
Shell Material
Zinc Alloy
Shell Finish
Nickel Plated
Insulator Material
PTFE
Contact Material
Copper Alloy
Contact Finish
Gold Plated
Cable Color
Карри
Temperature Range
-40°C до +105°C
Withstand Voltage
750V r.m.s
Operating Voltage
335V r.m.s at sea level-ru
Mating Durability
≥ 25 Cycles
Insultation Resistance
≥1000MΩ
Anti-error Force
≥40N
Latch Holding Force
≥110N
