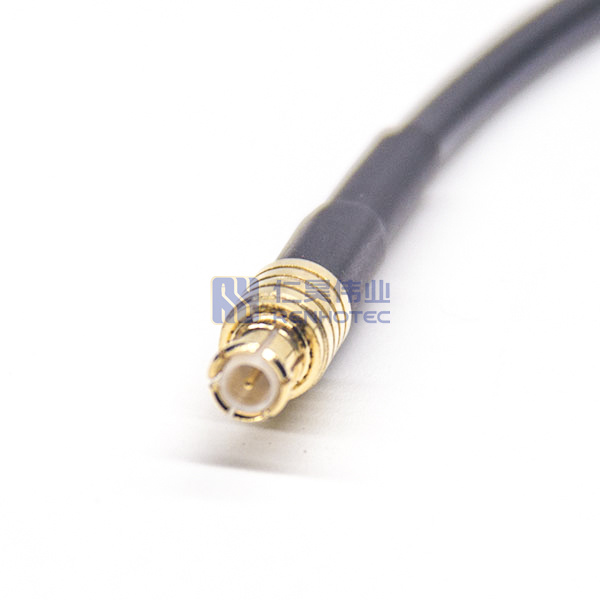

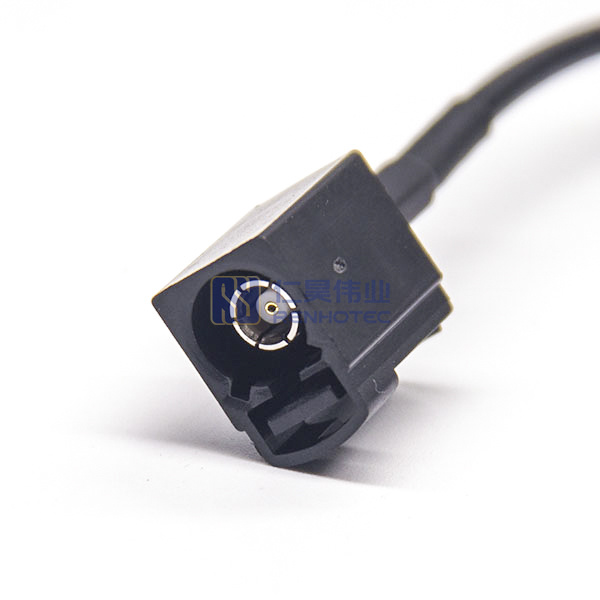

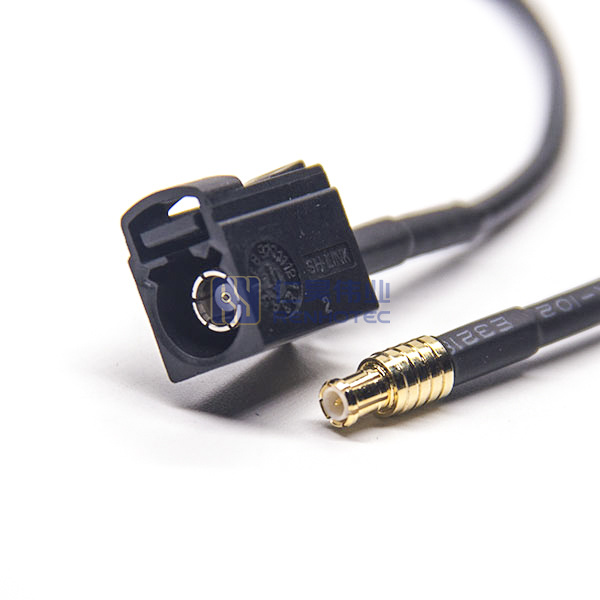

Fakra A Female to MCX Male with RG174 Cable

Кабель Fakra A Female to MCX Male with RG174 — это высококачественный и надежный радиочастотный адаптер. Идеально подходящий для подключения устройств Fakra и MCX, этот кабель обеспечивает сильные и стабильные сигналы для оптимальной работы. SKU: 101-12-10002.

FAKRA — это аббревиатура от Fachkreis Automobile или Working Group Automobile. Эти универсальные разъемы широко используются в мировой автомобильной промышленности, в основном в приложениях телематики, безопасности и связи. Средний подключенный автомобиль содержит не менее 15 разъемов FAKRA.

Стандарт FAKRA определяет интерфейс, механические и электрические характеристики разъема. Кабели FAKRA состоят из штекерного гнезда и кабеля, которые соединяются с помощью нажимного механизма, встроенного в пластиковый корпус. Звуковое подтверждение блокировки дает оператору знать, что соединение выполнено. В некоторых вариантах предусмотрена дополнительная блокировка. Доступны 14 вариантов механической компоновки. Цветовое кодирование облегчает идентификацию и предотвращает несовпадение. Кабели FAKRA могут работать на частотах до 6 ГГц.

Кабели FAKRA используются в автомобилях в таких приложениях, как телематическая и GPS-навигация, развлекательные системы, Bluetooth, сотовая связь, система бесключевого доступа, климат-контроль и радиоантенны. Они также используются в сенсорных системах для автономного управления. Среди других неавтомобильных применений — наружные маршрутизаторы, блоки управления промышленными процессами, межмашинные модули и устройства IoT.

Существует несколько подтипов кабелей FAKRA: Оригинальные разъемы FAKRA I в настоящее время используются в основном в антенных системах. FAKRA II, второе поколение FAKRA, считается текущим базовым стандартом. Они доступны в различных углах и конфигурациях, включая герметичную и устойчивую к атмосферным воздействиям версию IP6K9K для использования в наружных системах. Некоторые производители предлагают заказные и миниатюрные версии.

Код Fakra

Размеры интерфейса

Применение

  • Камеры
  • Датчики для обнаружения, оценки и реагирования
  • Высокопроизводительные вычисления
  • Радиоантенна
  • GPS телематика или навигация
  • Информационно-развлекательные системы и телевидение
  • Мобильная связь
  • Радиочастотные приложения bluetooth / WLAN
  • Радиочастотный пульт дистанционного управления для бесключевого доступа
  • Вспомогательное отопление автомобиля

Specifications

Style

Fakra to MCX

Style

Fakra to MCX

Product Specification

Продукция не найдена

A Code, Fakra Jack

Продукция не найдена

Straight

Продукция не найдена

MCX Plug

Продукция не найдена

Straight

Plastic Housing

PA66+30%GF

Contact Material

Copper

Insulator Material

PTFE

Продукция не найдена

50 ohm

Frequency - Max

3GHz

Insultation Resistance

≥5 × 10³MΩ (Milliohms min.)

Operating Voltage

335V r.m.s at sea level-ru

Withstand Voltage

1000V r.m.s at sea level

Core Connection Resistance

≤ 20 MΩ

Mating Durability

≥ 25 Cycles

Latch Holding Force

≥110N

Anti-error Force

≥40N

Operating Temperature

-40°C to +85°C

Продукция не найдена

A Code, Fakra Jack

Продукция не найдена

Straight

Продукция не найдена

MCX Plug

Продукция не найдена

Straight

Plastic Housing

PA66+30%GF

Contact Material

Copper

Insulator Material

PTFE

Продукция не найдена

50 ohm

Frequency - Max

3GHz

Insultation Resistance

≥5 × 10³MΩ (Milliohms min.)

Operating Voltage

335V r.m.s at sea level-ru

Withstand Voltage

1000V r.m.s at sea level

Core Connection Resistance

≤ 20 MΩ

Mating Durability

≥ 25 Cycles

Latch Holding Force

≥110N

Anti-error Force

≥40N

Operating Temperature

-40°C to +85°C
