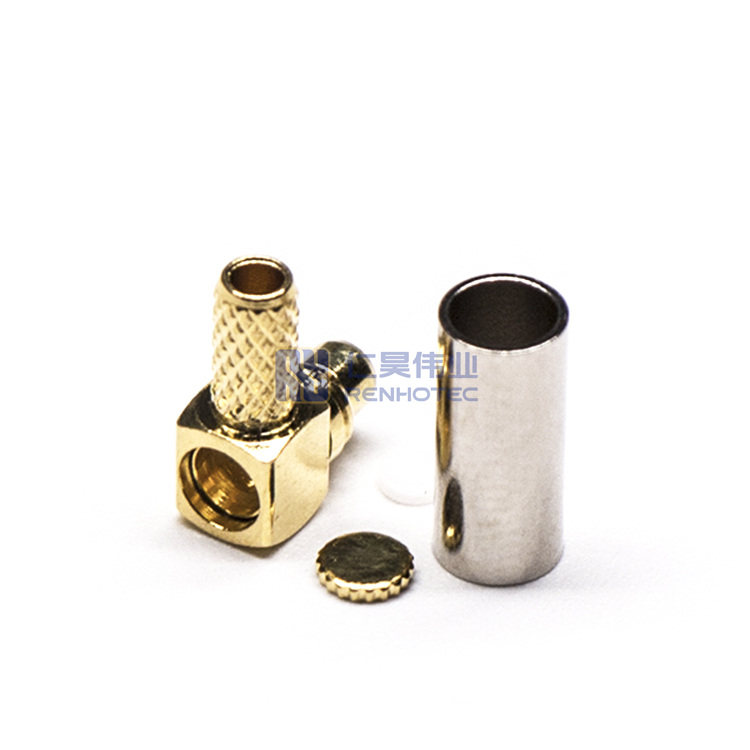

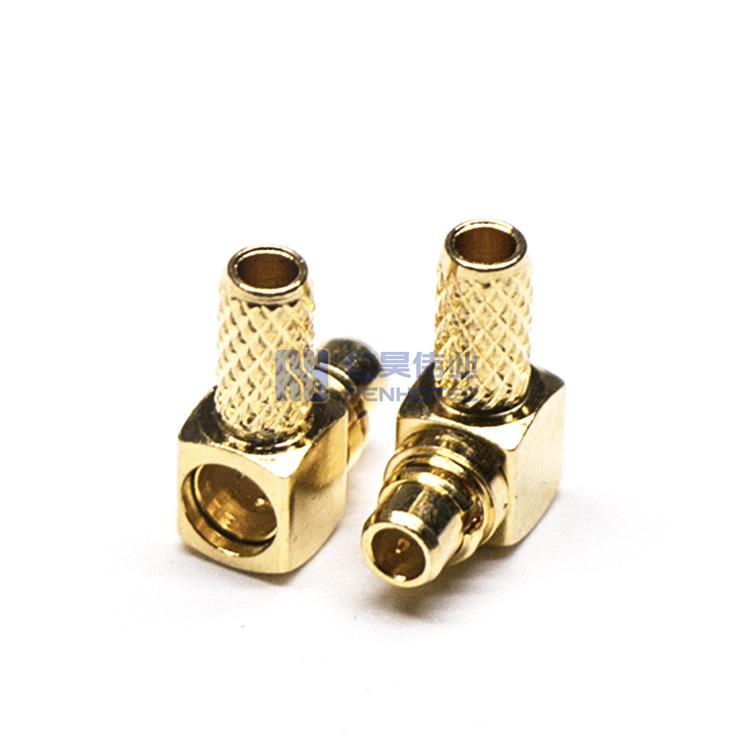

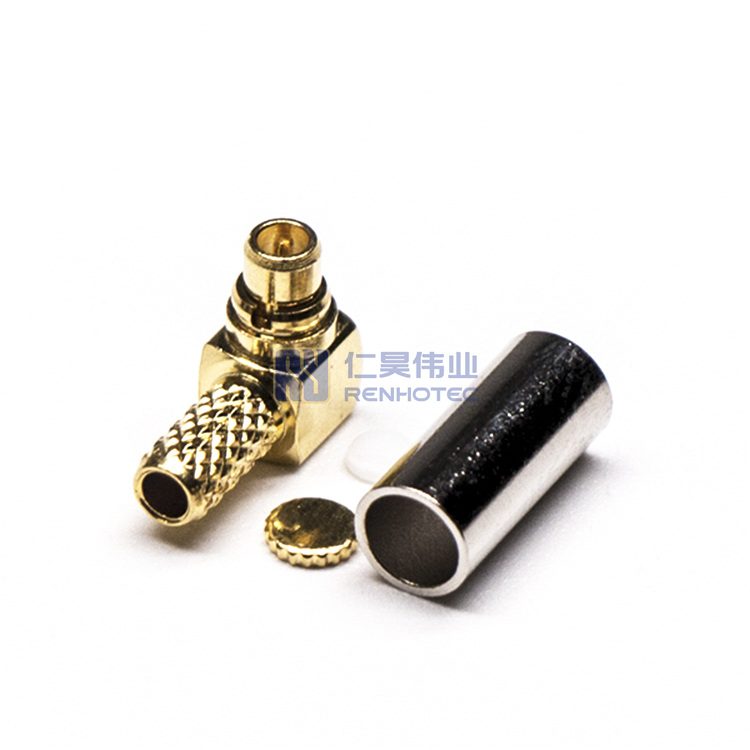

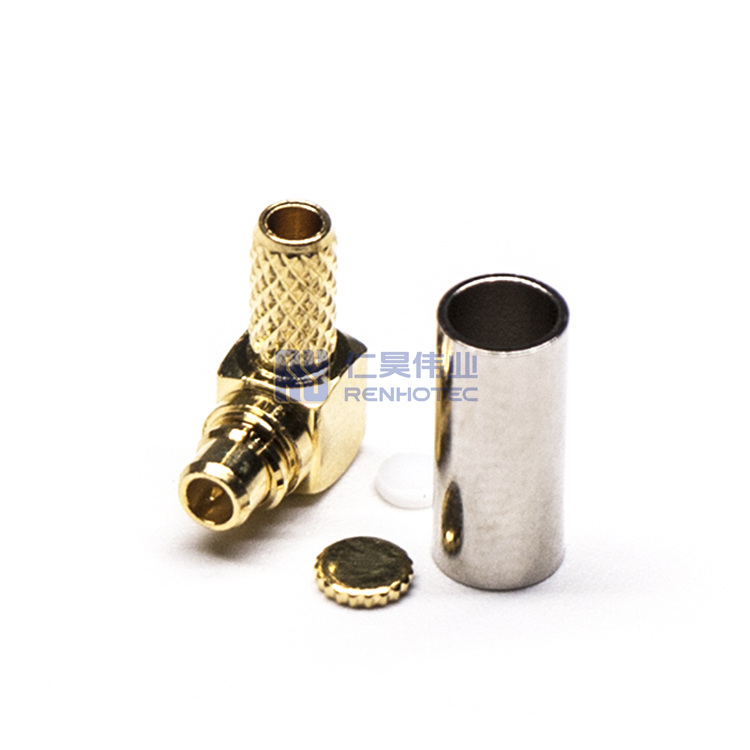

MMCX разъем мужской обжимной тип RG316 50 Ом — RHT-631-1001

Разъемы MCX / MMCX (Micro-Miniature Coaxial) разработаны в Европе в 1980-1990-х годах, имеют широкополосный диапазон частот от постоянного тока до 6 ГГц, надежное, быстрое и легкое соединение с защелкой/отщелкиванием. Соответствует европейской спецификации CECC 22000. Благодаря небольшому размеру, меньшему весу, компактной структуре и простоте установки, они широко используются в малогабаритном коммуникационном оборудовании.

Широкополосные характеристики с низким уровнем отражения

Быстрое соединение/отсоединение защелок сокращает время установки

Доступны прямые и угловые штекеры и разъемы для печатных плат

Высококачественное решение по низкой цене

Полное разнообразие

Разъем MCX

Тип обжима

Тип припоя

Сквозное отверстие

Тип SMT

Фланцевое крепление

Тип кромки

Разъем MMCX

Тип обжима

Тип припоя

Тип припоя

Сквозное отверстие

П/О сквозное отверстие

Тип поверхности

Применение продукта

Наши преимущества

Физическая фабрика

Профессиональная команда

Обеспечение качества

Через строгий контроль качества, обеспечить качество

На заказ

Мы можем настроить различные спецификации в соответствии с вашими потребностями

Система последующей продажи

Активно отслеживать и оперативно решать любые проблемы

Производственный процесс

1. Выдвинуть требование

2. Эскизный проект

3. Производственное оборудование

4. Производственные измерения

5. Сборка изделия

6. Проверка качества

7. Упаковка продукта

8. Упаковка продукта коробка

9. Доставлять товары

Product Specification

RF Series

MMCX Type
Connector Type

Plug
Orientation

Right Angle
Contact Type

Male Pin
Contact Termination Style

Crimp
Shield Termination

Crimp
Mounting Type

Cable Mount
Fastening Type

Snap On
Продукция не найдена

RG316
Number of Ports

1
Продукция не найдена

50 ohm
Frequency - Max

6GHz
Shell Material

Copper Alloy
Shell Finish

Gold Plated
Insulator Material

PTFE
Contact Material

Brass
Contact Finish

Gold Plated
Rated Voltage

500 Volts RMS Max Continuous
Dielectric Withstanding Voltage

1000 VRMS Max
Insultation Resistance

500MΩ Min
Center Contact Resistance

5 MΩ Min
Outer Contact Resistance

1 MΩ Min
Temperature Range

-65℃ to +165℃
Mating Durability

≥ 500 Cycles
VSWR

≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)
Vibration

MIL-STD-202 Meth. 204
Corrosion Resistance

MIL-STD-202 Meth. 101
RF Series

MMCX Type

 Connector Type

Plug
Orientation

Right Angle

 Contact Type

Male Pin
Contact Termination Style

Crimp

 Shield Termination

Crimp
Mounting Type

Cable Mount

 Fastening Type

Snap On
Продукция не найдена

RG316

 Number of Ports

1
Продукция не найдена

50 ohm

 Frequency - Max

6GHz
Shell Material

Copper Alloy

 Shell Finish

Gold Plated
Insulator Material

PTFE

 Contact Material

Brass
Contact Finish

Gold Plated

 Rated Voltage

500 Volts RMS Max Continuous
Dielectric Withstanding Voltage

1000 VRMS Max

 Insultation Resistance

500MΩ Min
Center Contact Resistance

5 MΩ Min

 Outer Contact Resistance

1 MΩ Min
Temperature Range

-65℃ to +165℃

 Mating Durability

≥ 500 Cycles
VSWR

≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)

 Vibration

MIL-STD-202 Meth. 204
Corrosion Resistance

MIL-STD-202 Meth. 101
RF Series

MMCX Type
Connector Type

Plug
Orientation

Right Angle
Contact Type

Male Pin
Contact Termination Style

Crimp
Shield Termination

Crimp
Mounting Type

Cable Mount
Fastening Type

Snap On
Продукция не найдена

RG316
Number of Ports

1
Продукция не найдена

50 ohm
Frequency - Max

6GHz
Shell Material

Copper Alloy
Shell Finish

Gold Plated
Insulator Material

PTFE
Contact Material

Brass
Contact Finish

Gold Plated
Rated Voltage

500 Volts RMS Max Continuous
Dielectric Withstanding Voltage

1000 VRMS Max
Insultation Resistance

500MΩ Min
Center Contact Resistance

5 MΩ Min
Outer Contact Resistance

1 MΩ Min
Temperature Range

-65℃ to +165℃
Mating Durability

≥ 500 Cycles
VSWR

≤1.15 (DC to 4 GHz), ≤1.40 (4 to 6 GHz)
Vibration

MIL-STD-202 Meth. 204
Corrosion Resistance

MIL-STD-202 Meth. 101
Drawing for MMCX Connector Male Crimp Type RG316 50ohmDownload
