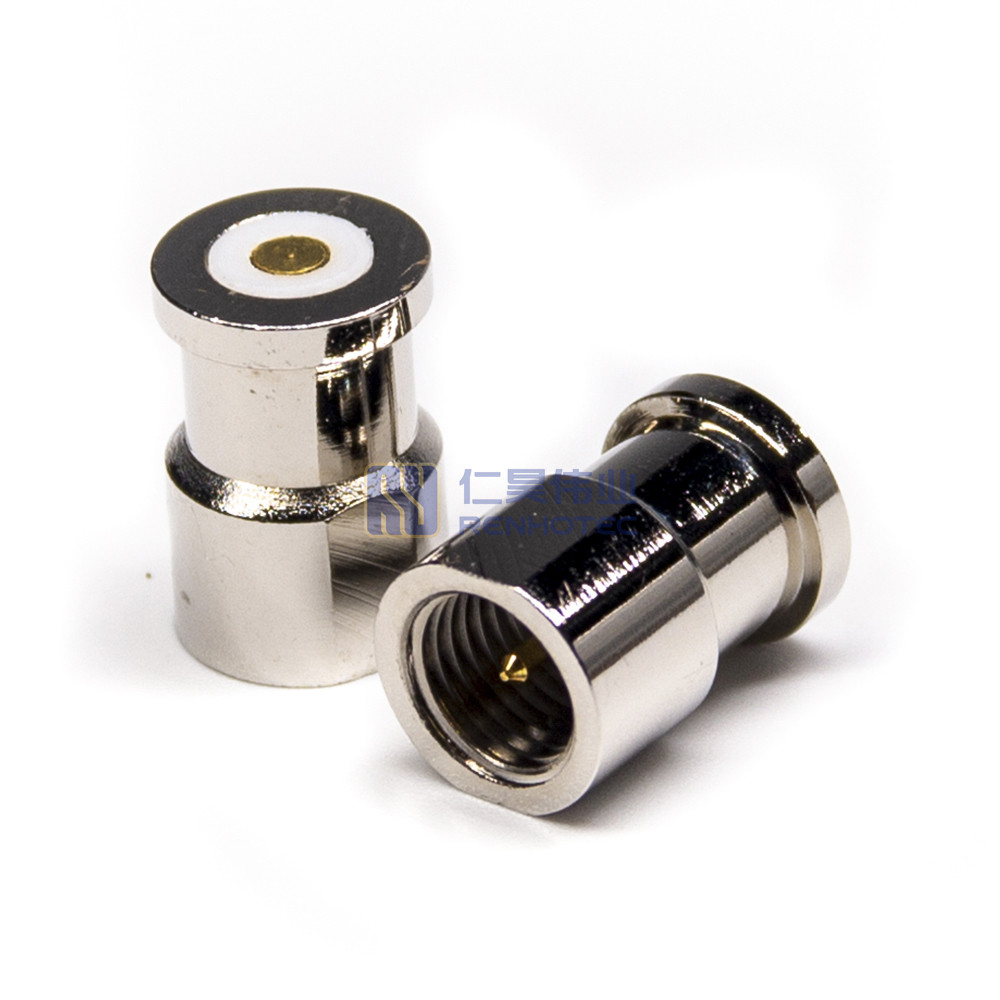

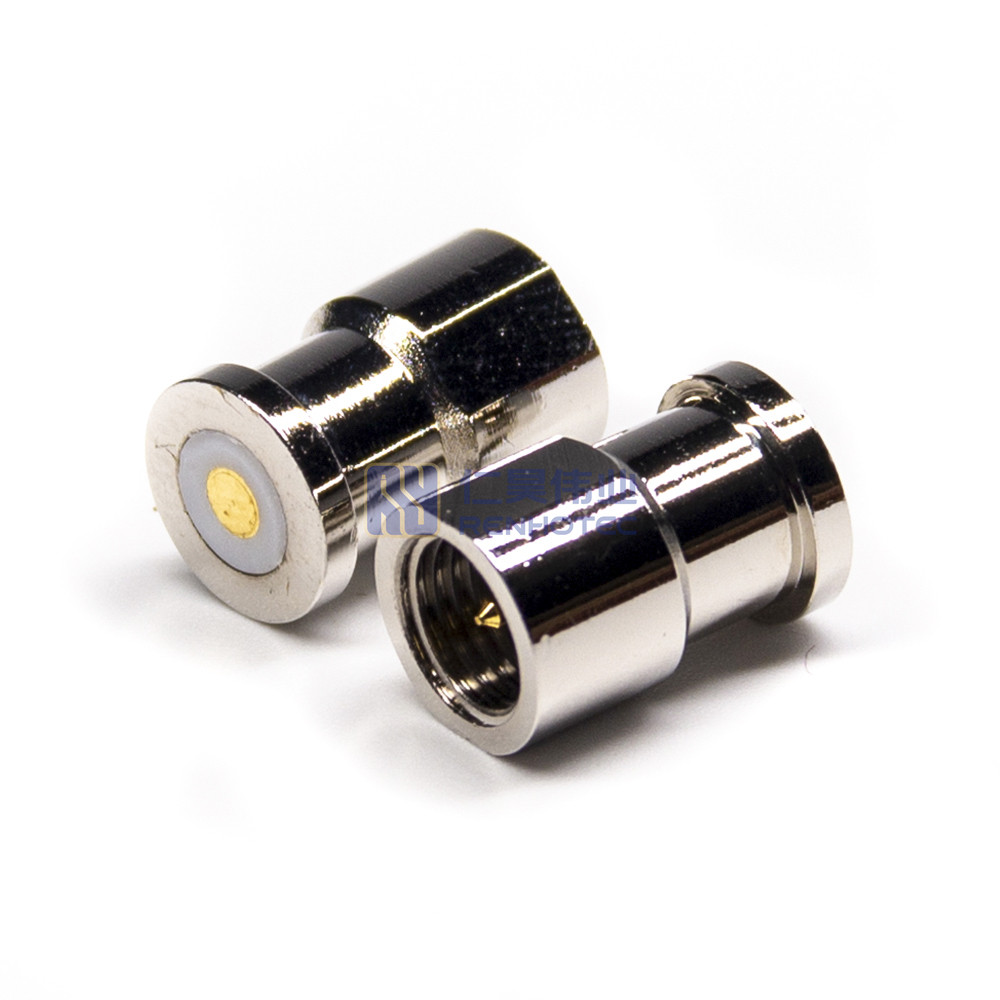

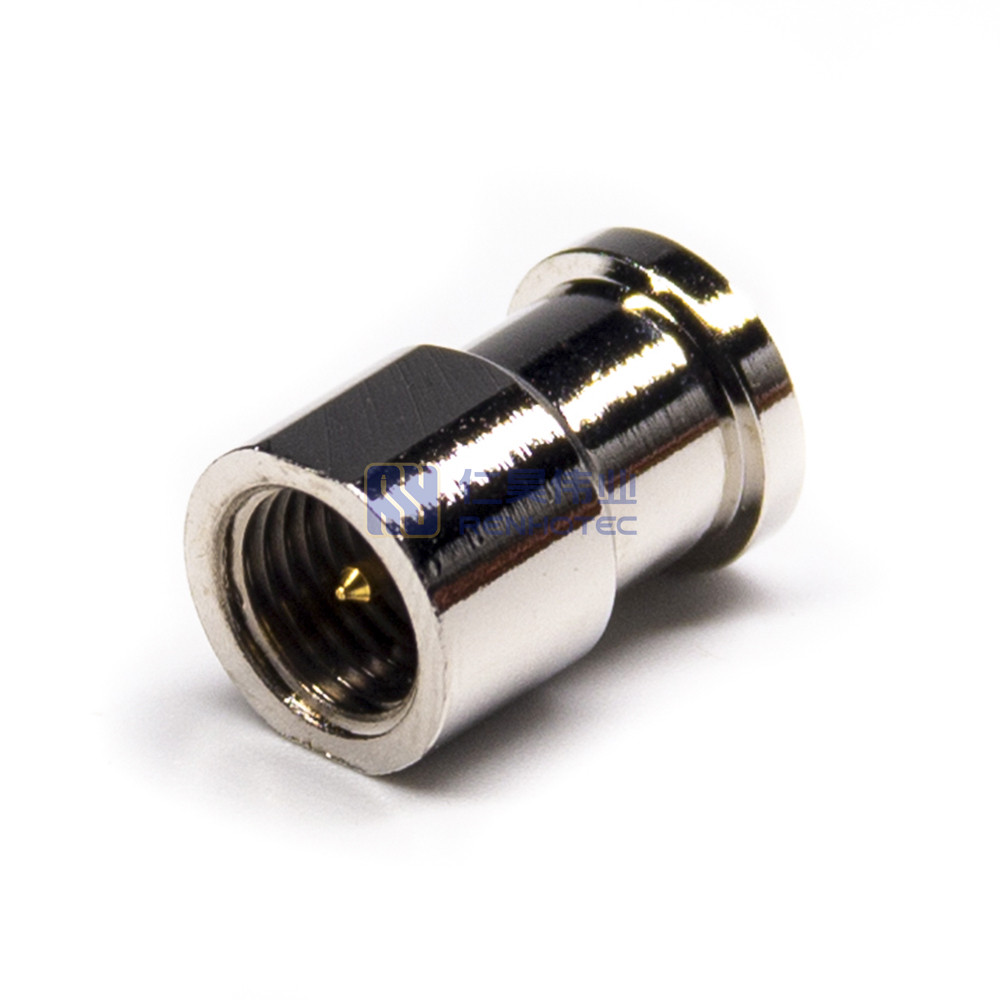

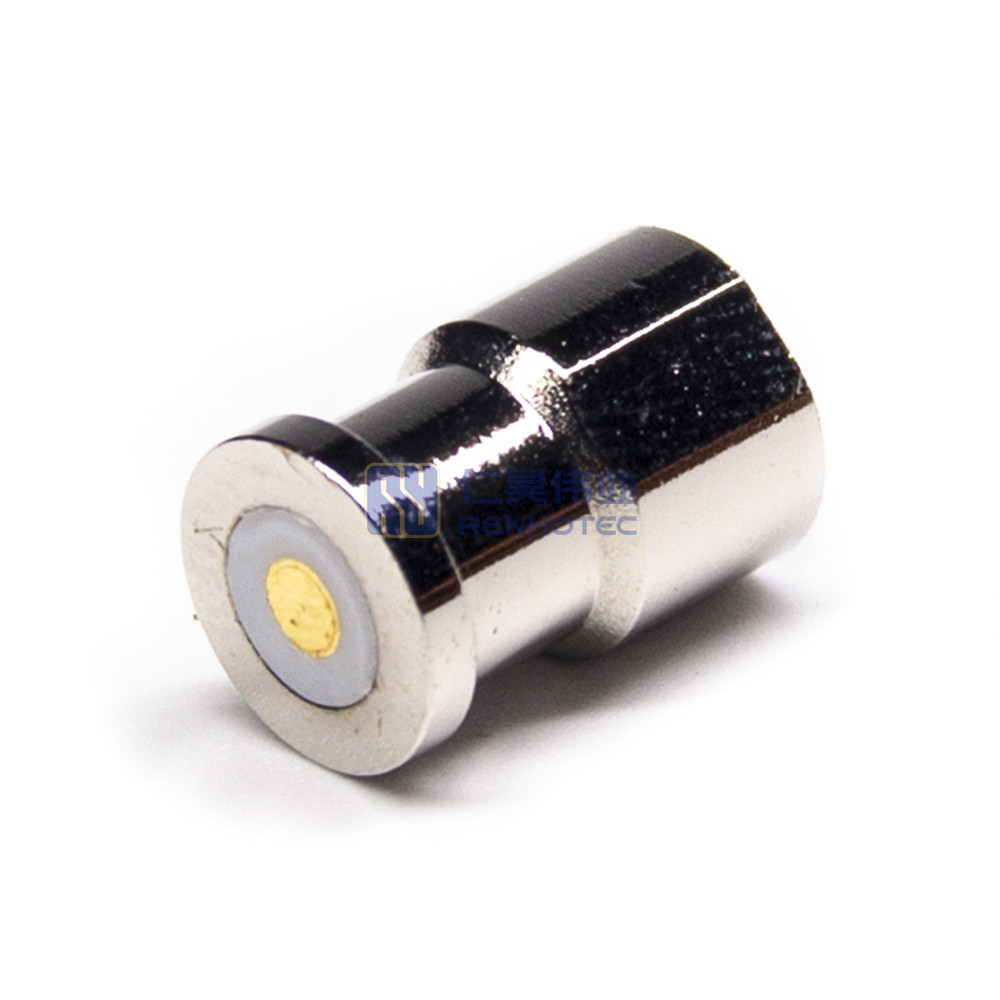

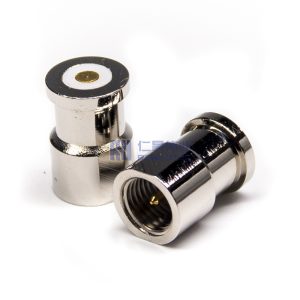

SMA разъем прямой штекер мужской контактный припой 50 Ом — RHT-612-0503

Разъем SMA — это полупрецизионный, сверхкомпактный ВЧ- и СВЧ-разъем, который широко используется, особенно для ВЧ-соединений в электронных системах с частотами до 18 ГГц и выше. Хотя разъемы SMA уже широко используются, их применение, вероятно, будет расширяться и дальше, поскольку рабочие частоты многих новых радиочастотных систем распространяются на микроволновую область.

Легкий вес, компактность и антивибрационная конструкция для жестких условий эксплуатации

Изготавливаются из латуни и нержавеющей стали с золотым, никелевым и пассивированным покрытием

Заканчивается на всех стандартных гибких коаксиальных кабелях, а также на полужестких и гибких кабелях

Миниатюрная конструкция: компактное вертикальное сопряжение

Полное разнообразие

SMA Мужской

SMA Женский

RP-SMA Мужской

RP-SMA Женский

Тип обжима

Обжим с припоем

Тип припоя

Чашка для припоя

Для антенны

Сквозное отверстие

Краевое крепление

Тип смещения

Тип фланца

Тип перегородки

Применение продукта

Телекоммуникации

ПК / LAN

Антенна

Приборы

GPS

Базовые станции

Наши преимущества

Физическая фабрика

Наличие профессиональной производственной команды, самостоятельное производство и самостоятельная продажа

Обеспечение качества

Через строгий контроль качества, обеспечить качество

Система послепродажного обслуживания

Активно отслеживать и оперативно решать любые проблемы

Система послепродажного обслуживания

Активно отслеживать и оперативно решать любые проблемы

Производственный процесс

1. Выдвинуть требование

2. Эскизный проект

3. Производственное оборудование

4. Производственные измерения

5. Сборка изделия

6. Проверка качества

7. Упаковка продукции

8. Упаковка продукта коробка

9. Доставлять товары

Product Specification

RF Series

SMA Type
Connector Type

Plug
Contact Type

Male Pin
Orientation

Straight
Contact Termination Style

Solder
Shield Termination

Solder
Fastening Type

1/4-36 Threaded
Impedance

50 ohm
Insulator Material

PTFE
Shell Material

Copper Alloy
Shell Finish

Nickel Plated
Contact Material

Phosphor Bronze
Contact Finish

Gold Plated
VSWR

R/A type ≦ 1.5MAX, Straight type≦1.3 MAX
Frequency Range

DC-6GHz
Center Contact Resistance

6 MΩ Max
Outer Contact Resistance

≦ 0.2 MΩ (Milliohms Max.)
Insultation Resistance

≥5 × 10³MΩ (Megohms MIN.)
Rated Voltage

335 Volts RMS Continuous
Mating Durability

≥ 500 Cycles
Temperature Range

-65℃ to +165℃
RF Series

SMA Type

 Connector Type

Plug
Contact Type

Male Pin

 Orientation

Straight
Contact Termination Style

Solder

 Shield Termination

Solder
Fastening Type

1/4-36 Threaded

 Impedance

50 ohm
Insulator Material

PTFE

 Shell Material

Copper Alloy
Shell Finish

Nickel Plated

 Contact Material

Phosphor Bronze
Contact Finish

Gold Plated

 VSWR

R/A type ≦ 1.5MAX, Straight type≦1.3 MAX
Frequency Range

DC-6GHz

 Center Contact Resistance

6 MΩ Max
Outer Contact Resistance

≦ 0.2 MΩ (Milliohms Max.)

 Insultation Resistance

≥5 × 10³MΩ (Megohms MIN.)
Rated Voltage

335 Volts RMS Continuous

 Mating Durability

≥ 500 Cycles
Temperature Range

-65℃ to +165℃
RF Series

SMA Type
Connector Type

Plug
Contact Type

Male Pin
Orientation

Straight
Contact Termination Style

Solder
Shield Termination

Solder
Fastening Type

1/4-36 Threaded
Impedance

50 ohm
Insulator Material

PTFE
Shell Material

Copper Alloy
Shell Finish

Nickel Plated
Contact Material

Phosphor Bronze
Contact Finish

Gold Plated
VSWR

R/A type ≦ 1.5MAX, Straight type≦1.3 MAX
Frequency Range

DC-6GHz
Center Contact Resistance

6 MΩ Max
Outer Contact Resistance

≦ 0.2 MΩ (Milliohms Max.)
Insultation Resistance

≥5 × 10³MΩ (Megohms MIN.)
Rated Voltage

335 Volts RMS Continuous
Mating Durability

≥ 500 Cycles
Temperature Range

-65℃ to +165℃

SMA male connector is identified by inside 1/4″-36 threads and a 5/16″ hex nut, and SMA female connector is identified by outside 1/4″-36 threads.

SMA Male / Plug Connectors: the center pin (male pin) is surrounded by a barrel with threads on the inside

SMA Female / Jack Connectors: the center sleeve (female pin) is surrounded by a barrel with threads on the outside

RP-SMA Male/Plug Connectors: the center sleeve (female pin) is surrounded by a barrel with threads on the inside

RP-SMA Female / Jack Connectors: the center pin (male pin) is surrounded by a barrel with threads on the outside

SMA Body: Brass or stainless steel

Insulator: Made of PTFE

Center pin: Made of brass, beryllium copper, phosphor bronze

Please feel free to submit your product requirements and we will provide you with the most suitable suggestions.

The frequency of SMA connectors commonly used in the international market is generally 0-6Ghz. We can also customize 0-18Ghz, pls send us the dimension, performance and usage environment requirements, we’ll provide you product solution.

Durability : 500 mating cycles min. Power rating at 1 GHz : 450W. Temperature range : -65°C / +165°C.

Yes, the center pin of an SMA connector can indeed be plated with a thicker layer of material. Plating thickness can be adjusted based on the specific requirements of the application, such as improved conductivity, increased durability, or enhanced corrosion resistance.

It has MOQ requirement, pls send us your product requirement.

Yes, we can customize different thread length to meet specific requirements, pls advise the thread length, our professional engineer team will provide you product solution.
