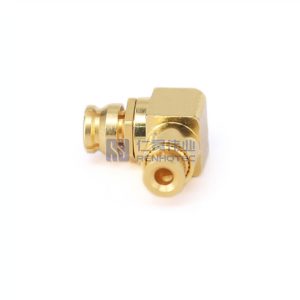

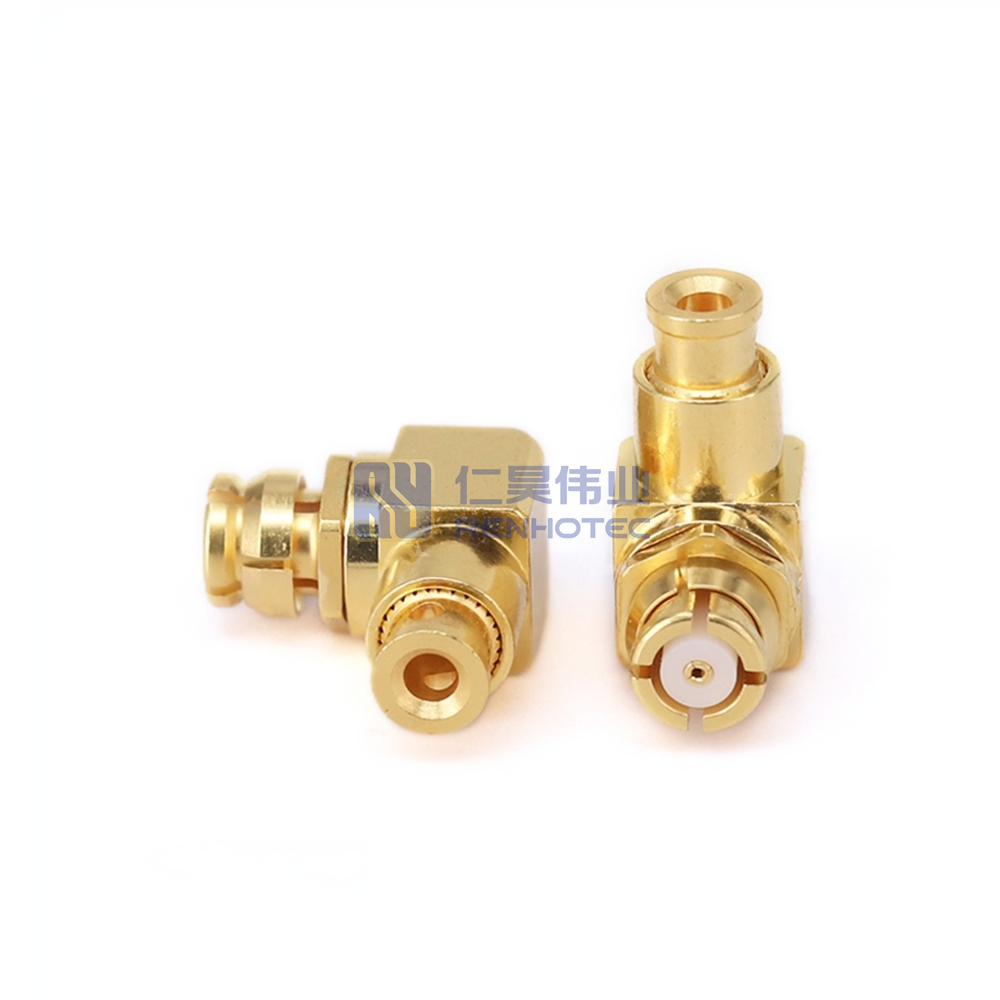

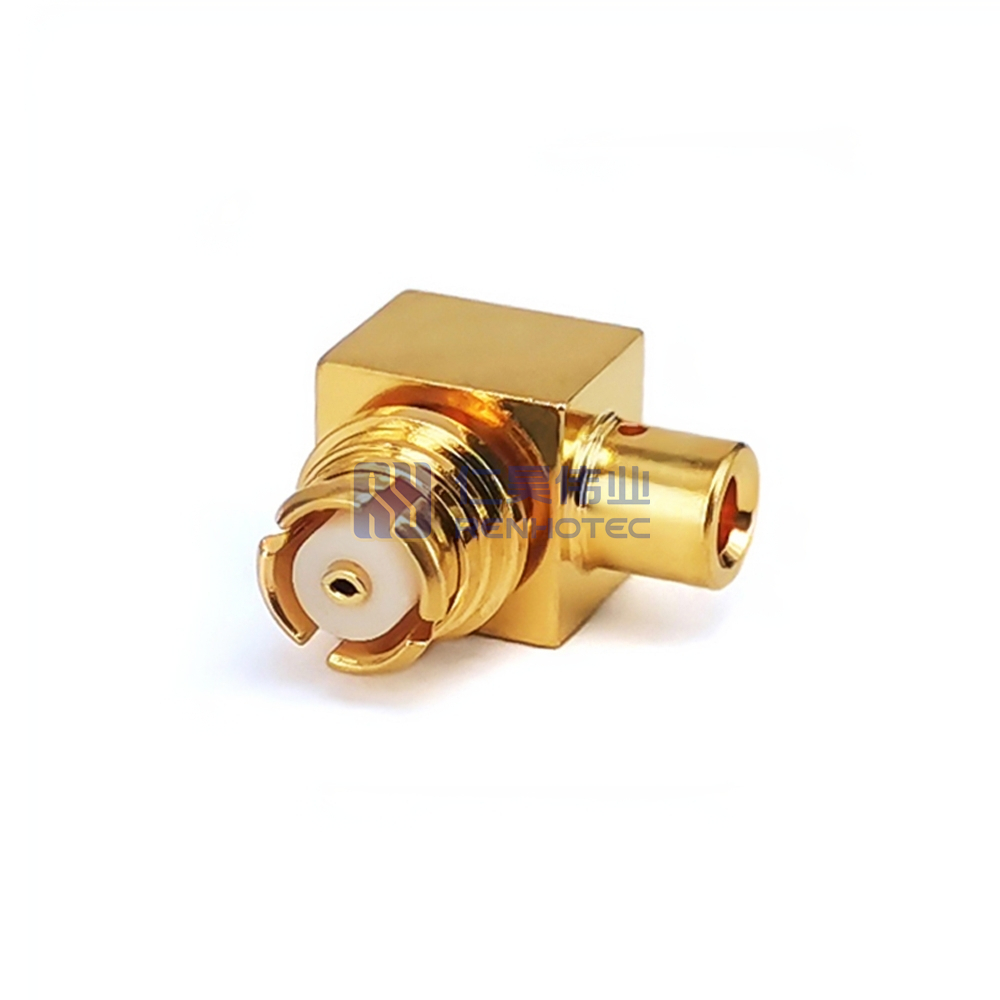

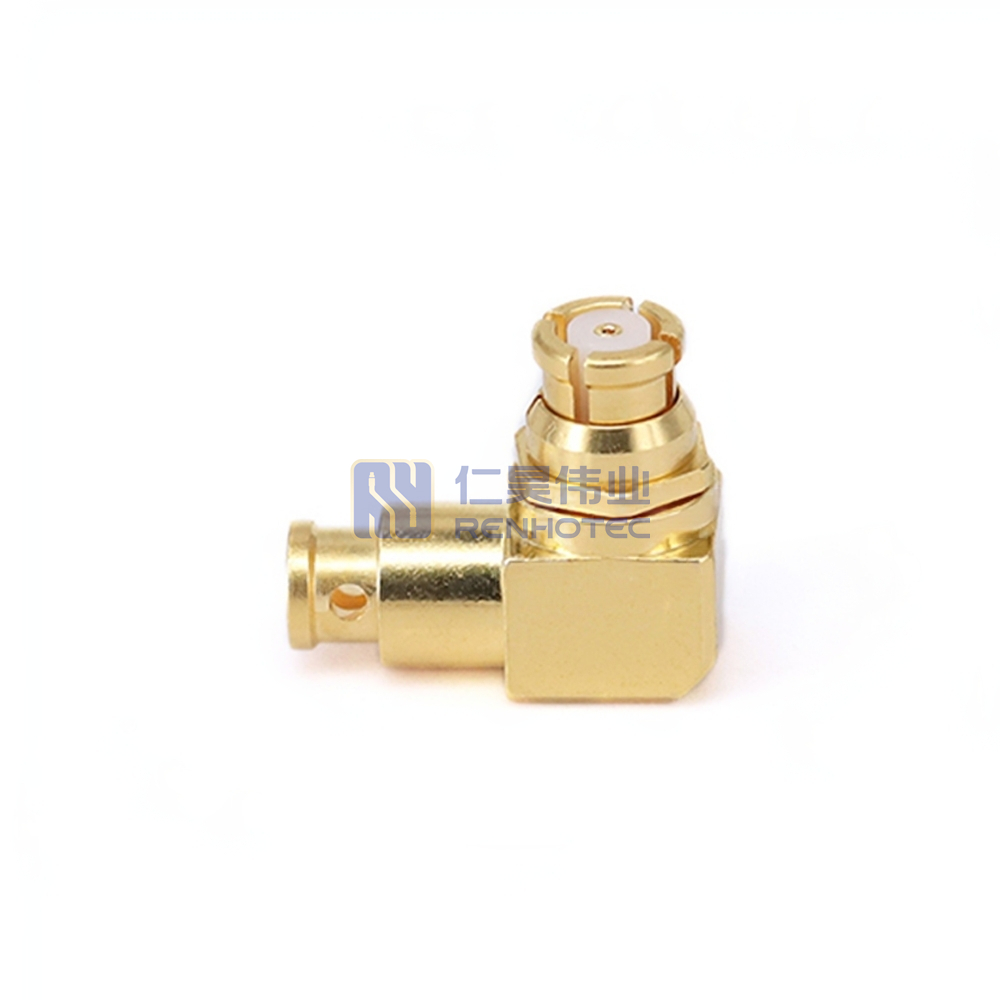

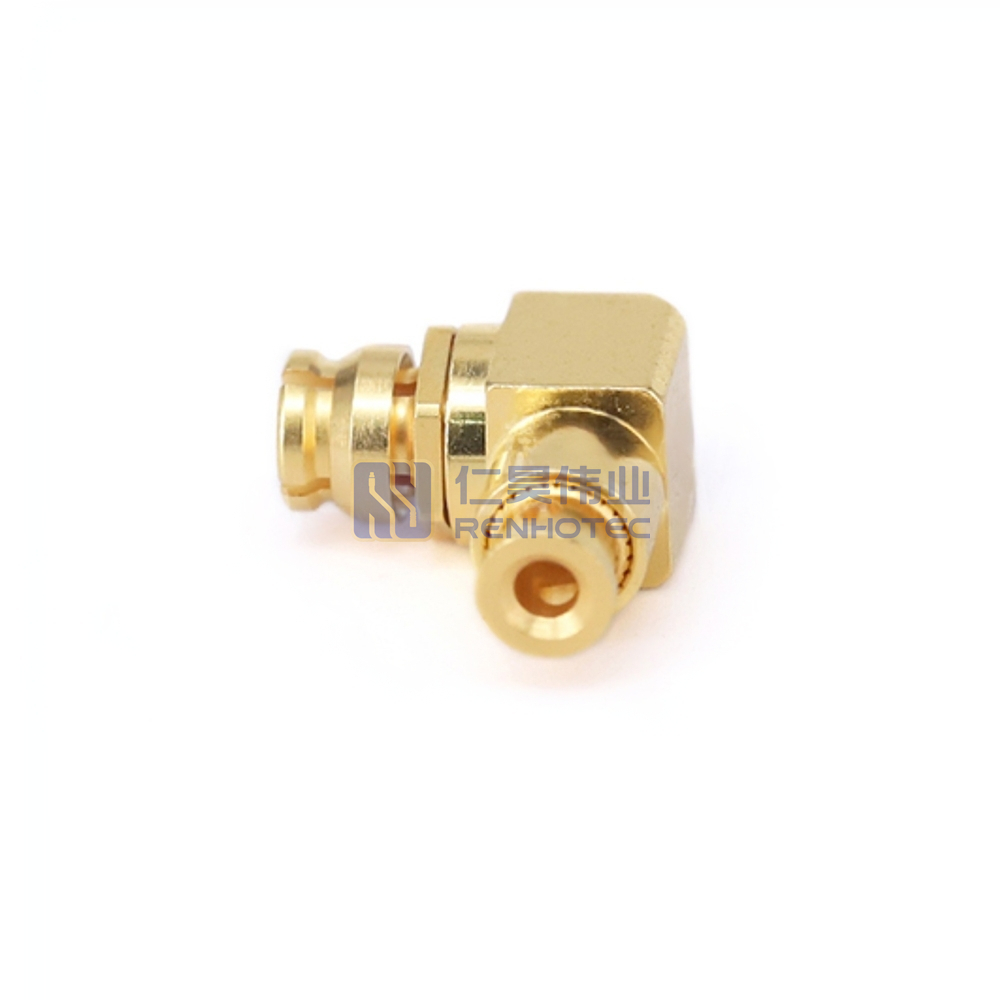

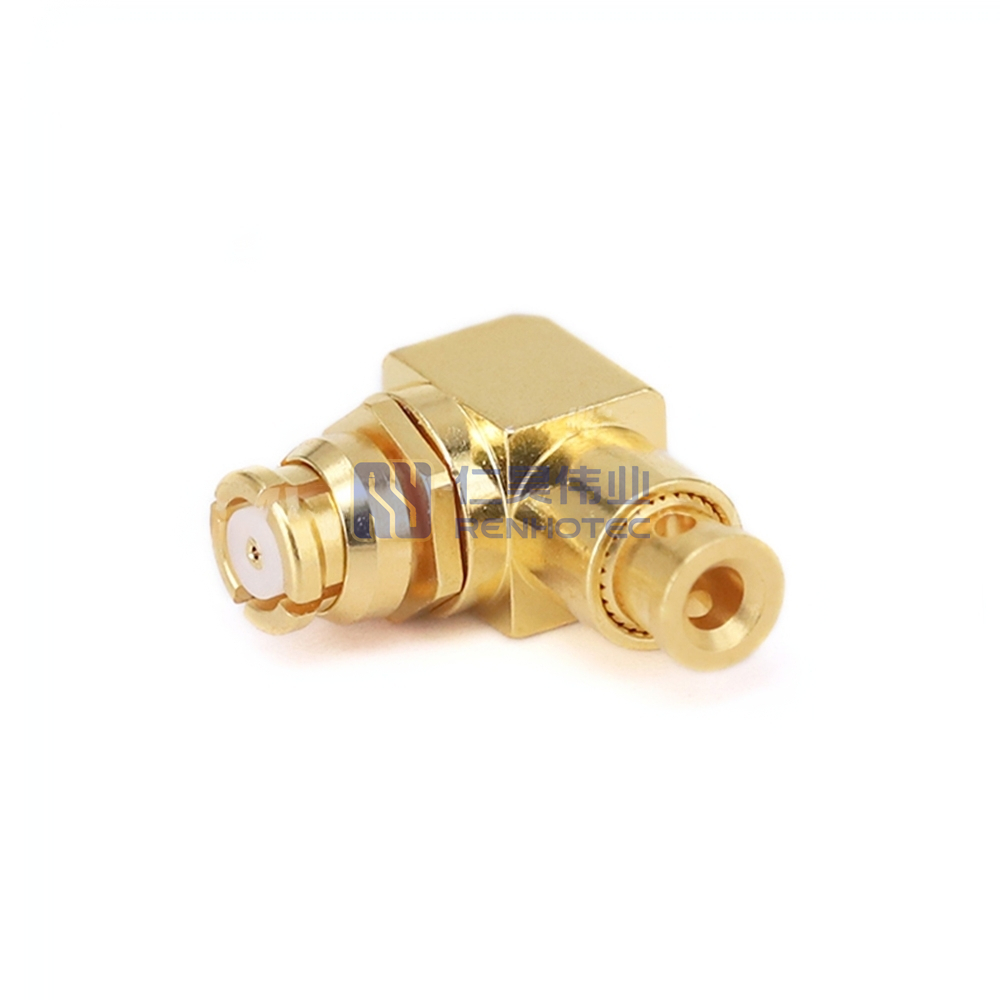

SMP женский прямой угол разъем припой 50 Ом DC-40GHz для RG402 RG405

Интерфейс SMP, аналогичный по размерам разъемам MMCX, поддерживает частоты от постоянного тока до 40 ГГц. Часто используемый в компактных высокочастотных коаксиальных модулях, этот интерфейс поставляется в вариантах с нажимным и защелкивающимся креплением.

Характеристики

  • Полная фиксация, ограниченная фиксация, гладкое отверстие или улавливающая рукавица
  • Стандартное поверхностное крепление (в отличие от контактного) для наилучшей производительности
  • Импеданс 50 Ом
  • Производительность до 40 ГГц
  • Применение между кабелем и платой или между платами
  • Интерфейс Push-on для быстрой установки или глухого сопряжения

Типы разъемов SMP

Кабельное крепление

Крепление на панель

Адаптер SMP

Приложения

  • Антенны
  • Широкополосные
  • Приборы
  • Медицинские
  • Квантовые вычисления

Наши преимущества

Физическая фабрика

Наличие профессиональной производственной команды, самостоятельное производство и самостоятельная продажа

Обеспечение качества

Через строгий контроль качества, обеспечить качество

На заказ

Мы можем настроить различные спецификации в соответствии с вашими потребностями

Система послепродажного обслуживания

Активно отслеживать и оперативно решать любые проблемы

Производственный процесс

1. Выдвинуть требование

2. Эскизный проект

3. Производственное оборудование

4. Производственные измерения

5. Сборка изделия

6. Проверка качества

7. Упаковка продукта

8. Упаковка продукта коробка

9. Доставлять товары

Product Specification

RF Series

SMP Type
Connector Type

Jack
Contact Type

Female Pin
Orientation

Right Angle
Shield Termination

Solder
Mounting Type

Cable Mount
Suitable Cable

RG402 RG405-ru
Продукция не найдена

50 ohm
Продукция не найдена

DC-40GHz
Shell Material

Beryllium Bronze
Shell Finish

Gold Plated
Insulator Material

PTFE
Contact Material

Beryllium Bronze
Contact Finish

Gold
RF Series

SMP Type

 Connector Type

Jack
Contact Type

Female Pin

 Orientation

Right Angle
Shield Termination

Solder

 Mounting Type

Cable Mount
Suitable Cable

RG402 RG405-ru

 Продукция не найдена

50 ohm
Продукция не найдена

DC-40GHz

 Shell Material

Beryllium Bronze
Shell Finish

Gold Plated

 Insulator Material

PTFE
Contact Material

Beryllium Bronze

 Contact Finish

Gold
RF Series

SMP Type
Connector Type

Jack
Contact Type

Female Pin
Orientation

Right Angle
Shield Termination

Solder
Mounting Type

Cable Mount
Suitable Cable

RG402 RG405-ru
Продукция не найдена

50 ohm
Продукция не найдена

DC-40GHz
Shell Material

Beryllium Bronze
Shell Finish

Gold Plated
Insulator Material

PTFE
Contact Material

Beryllium Bronze
Contact Finish

Gold

High frequency connectors are precision connectors used for test and measurement or for sensitive low loss, phase stable, high frequency microwave applications up to 67 GHz. They are made of high grade materials in order to allow for longer life cycle and higher durability.

1.0mm, 1.35mm, 1.85mm, 2.4mm, 2.92mm, 3.5mm, BMA

SMP(GPO), SMPS (G3PO), mini SMP(GPPO), SMPM

Also we could provide high frequency adapters and cable assemblies.

It offers in both push-on and snap-on mating styles.

The available detent systems, full,limited,and smooth bore, provide respective levels of engagement/disengagement forces.

Of course, and we had customized many different types high frequency connectors for our customers based on original brand like Amphenol/TE/Radiall. Our state-of-the-art facilities adhere to the highest quality standards, ensuring that each replacement part meets or exceeds the specifications of the original component. Additionally, our skilled technicians meticulously oversee the production process to guarantee precision and reliability.
