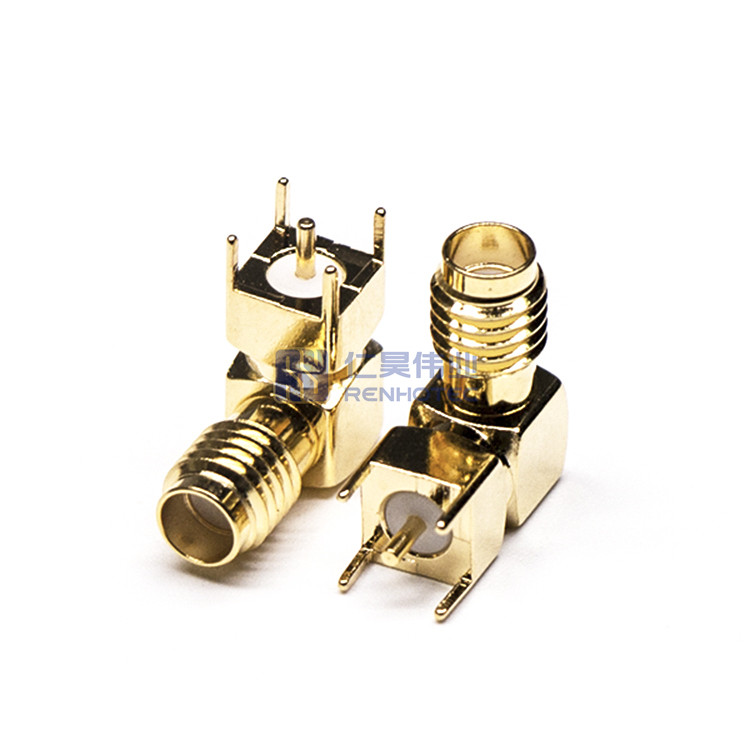

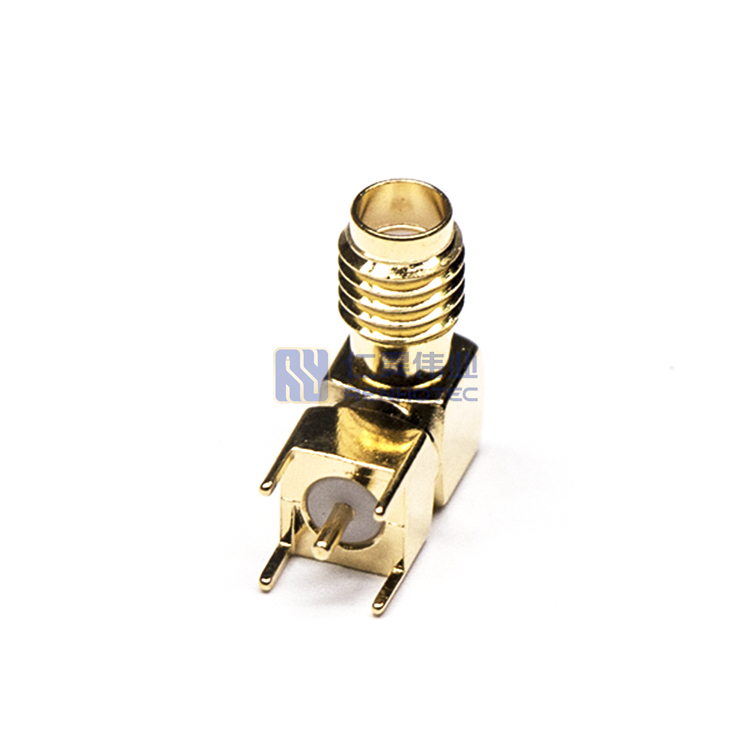

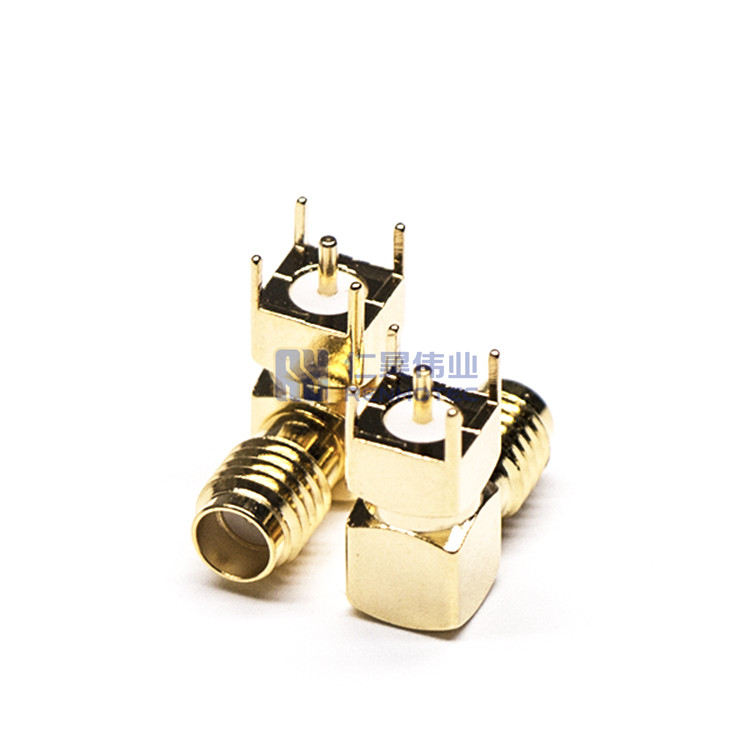

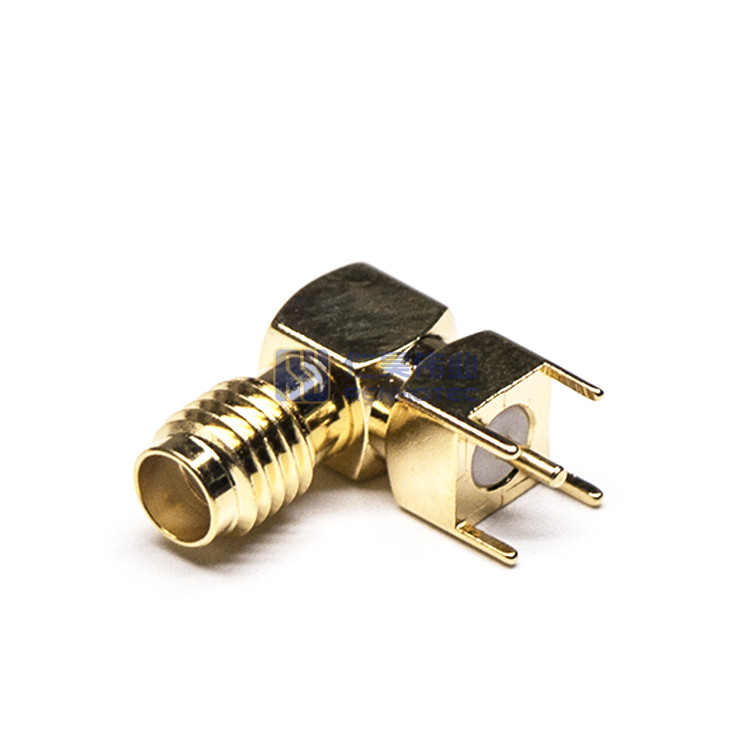

SSMA Разъем Прямой Угол Джек Паяльник Панель Монтаж Через Отверстие 50 Ом — RHT-624-0005

Разъем SSMA — это радиочастотный разъем с номинальным импедансом 50 Ом, использующий резьбовое соединение 10-36 и являющийся, по сути, уменьшенной версией SMA. Они характеризуются компактностью, высокочастотной полосой пропускания и высокой надежностью механических характеристик. Наружный контакт был разработан таким образом, чтобы его размер совпадал с размером проводника кабеля, что позволяет использовать его в качестве ответного штыря для оптимизации КСВН. Распространенные области применения включают телекоммуникации, RFID, антенны, испытания и измерения, а также радарные системы.

Чертеж разъема SSMA

Product Specification

RF Series

SSMA Type

Connector Type

Jack

Contact Type

Female Pin

Orientation

Right Angle

Contact Termination Style

Solder

Shield Termination

Solder

Mounting Type

Panel Mount

Mounting Feature

Through Hole

Fastening Type

Threaded

Impedance

50 ohm

Insulator Material

Teflon White

Shell Material

Copper Alloy

Shell Finish

Gold Plated

Contact Material

Phosphor Bronze

Contact Finish

Gold Plated

Frequency Range

0~6 GHz

Insultation Resistance

5000MΩ Min

Mating Durability

≥ 500 Cycles

Working Voltage

500 V rms

VSWR

1.5MAX

Temperature Range

-55°C to +155°C
